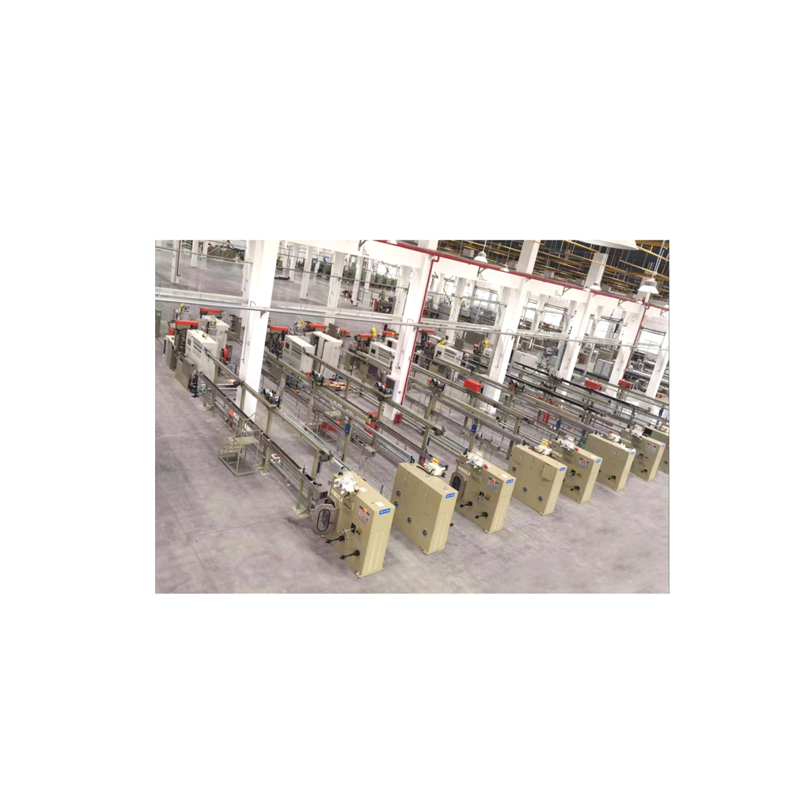

Garis Ekstrusi Isolasi Kawat Inti adalah seri peralatan inti yang dikembangkan oleh Jiangsu Newtopp Precision Machinery Co., Ltd. untuk pemrosesan insulasi konduktor kabel, yang dirancang untuk mewujudkan ekstrusi insulasi striping satu lapis atau satu lapis dengan presisi tinggi dan efisiensi tinggi. Sebagai Perusahaan Teknologi Tinggi Nasional yang berspesialisasi dalam penelitian dan pengembangan dan manufaktur peralatan kabel kelas atas, Newtopp telah mengintegrasikan lebih dari satu dekade pengalaman teknis ke dalam Jalur Ekstrusi Insulasi Kawat Inti, memastikan kepatuhannya terhadap standar sistem manajemen mutu ISO9001. Seri peralatan ini telah menjadi pilihan utama bagi produsen kabel otomotif, kabel energi baru, kabel transmisi data, dan bidang lainnya karena kinerjanya yang stabil dan strukturnya yang ringkas, dan Jalur Ekstrusi Insulasi Kawat Inti juga menonjol di pasar global dengan keunggulan intinya pada output tinggi, presisi tinggi, dan penghematan ruang.
1. Prinsip Kerja Garis Ekstrusi Isolasi Kawat Inti
Itu Core Wire Insulation Extrusion Line operates based on the principle of "melting-extrusion-forming-cooling-winding", and Newtopp has optimized each link with professional technology:
- Pengumpanan Konduktor: Itu cable conductor is stably fed through the pay-off device, and the tension control system independently developed by Newtopp ensures that the conductor remains straight and stress-free during operation, laying the foundation for insulation concentricity.
- Peleburan & Penyampaian Bahan: Itu extruder screw, designed and optimized by Newtopp’s R&D team, adopts high-wear-resistant materials and a special thread structure. It efficiently conveys, melts and plasticizes insulation materials (such as PE, PVC, Teflon) while avoiding material adhesion and screw chrome peeling.
- Ekstrusi Presisi: Itu molten insulation material is extruded onto the conductor surface through a high-precision die. The SCR power control system and imported temperature control table adopted by the equipment realize ±1℃ temperature control precision, ensuring uniform material melting and stable extrusion pressure.
- Membentuk & Berliku: Setelah ekstrusi, konduktor berinsulasi didinginkan oleh tangki air untuk memperkuat lapisan insulasi, kemudian sistem deteksi diameter kawat cerdas (dengan umpan balik otomatis dan fungsi penyesuaian) memantau diameter luar secara real time, dan akhirnya perangkat pengambil terintegrasi menyelesaikan belitan.
Jalur Ekstrusi Insulasi Kawat Inti Newtopp mengintegrasikan teknologi inti dari pusat Litbang independennya, seperti sistem kontrol cerdas dan desain struktur terintegrasi, yang tidak hanya menyederhanakan proses pengoperasian namun juga meningkatkan konsistensi kualitas produk.
2. Kasus Aplikasi
Memanfaatkan pengalamannya yang kaya dalam melayani berbagai bidang kabel kelas atas, Jalur Ekstrusi Insulasi Kawat Inti Newtopp telah diterapkan secara luas dalam skenario umum berikut:
| Bidang Aplikasi | Jenis Kabel | Permintaan Pelanggan | Keunggulan Kinerja Peralatan |
| Industri Otomotif | Konduktor rangkaian kabel otomotif | Konsentrisitas isolasi tinggi (≥93%), kinerja stabil di bawah suhu tinggi | Toleransi OD ±0,005mm, presisi kontrol suhu ±1℃, memenuhi persyaratan keandalan elektronik otomotif |
| Industri Energi Baru | Inti kabel pengisi daya EV | Output tinggi, perubahan warna cepat, kepatuhan perlindungan lingkungan | Desain sekrup yang dioptimalkan meningkatkan efisiensi produksi sebesar 30% dibandingkan dengan peralatan tradisional; fungsi perubahan warna yang cepat mengurangi limbah material |
| Industri Komunikasi Data | Konduktor kabel data Cat5e/Cat6 | Isolasi bergaris (untuk identifikasi sinyal), akurasi dimensi tinggi | Mendukung ekstrusi striping satu lapis; kontrol diameter cerdas memastikan kinerja transmisi sinyal yang konsisten |
| Industri Pengendalian Industri | Inti kabel robot | Lapisan isolasi tahan aus, tata letak peralatan kompak | Sekrup dengan desain gel non-kohesif memastikan kemurnian bahan isolasi; struktur terintegrasi menghemat ruang pabrik 5 juta |
Ituse cases fully verify the adaptability of the Core Wire Insulation Extrusion Line to different application scenarios, and Newtopp’s cooperation with long-term partners (including large enterprises in the cable industry) also proves the equipment’s market recognition.
3. Perbandingan Performa Produk (Peralatan Newtopp vs. Tradisional)
Untuk membantu pelanggan secara intuitif memahami keunggulan Jalur Ekstrusi Insulasi Kawat Inti, perbandingan berikut dibuat dengan peralatan ekstrusi insulasi tradisional berdasarkan data pengujian aktual Newtopp dan umpan balik pelanggan:
| Indikator Kinerja | Garis Ekstrusi Isolasi Kawat Inti Newtopp | Peralatan Ekstrusi Isolasi Tradisional | Keuntungan dari Newtopp |
| Konsentrisitas Isolasi | ≥93% | 85%-90% | Konsentrisitas yang lebih tinggi mengurangi redaman sinyal, cocok untuk kabel presisi tinggi |
| Toleransi OD | ±0,005mm | ±0,01-0,02 mm | Kontrol dimensi yang lebih presisi, memenuhi standar kualitas kabel kelas atas |
| Kontrol Suhu Presisi | ±1℃ | ±3-5℃ | Suhu leleh yang stabil memastikan ketebalan isolasi yang seragam |
| Panjang Keseluruhan Peralatan | Berkurang ≥5M dibandingkan dengan model tradisional | Lebih panjang (terintegrasi dengan perangkat tambahan terpisah) | Tata letak yang ringkas, menghemat ruang pabrik, mengurangi biaya pemasangan |
| Kecepatan & Keluaran Kawat | Kecepatan kabel tinggi, output 30% lebih tinggi | Kecepatan kabel umum, keluaran terbatas | Meningkatkan efisiensi produksi, memperpendek siklus pengiriman |
| Efisiensi Perubahan Warna | Perubahan warna cepat, limbah bahan rendah | Waktu perubahan warna yang lama, limbah tinggi | Mengurangi waktu henti produksi dan biaya material |
| Kesulitan Operasi | Kontrol layar sentuh cerdas, penyesuaian diameter otomatis | Operasi manual, pengaturan parameter yang rumit | Menurunkan persyaratan keterampilan bagi operator, mengurangi kesalahan manusia |
Catatan: Data dalam tabel berasal dari hasil uji laboratorium Newtopp dan laporan deteksi pihak ketiga, dan objek perbandingannya adalah peralatan tradisional utama di pasar (produk non-kelas bawah).
4. Panduan Perawatan
Untuk memastikan pengoperasian Jalur Ekstrusi Insulasi Kawat Inti yang stabil dalam jangka panjang, Newtopp memberikan saran perawatan profesional berdasarkan persyaratan sistem manajemen lingkungan ISO14001 dan karakteristik struktural peralatan:
4.1 Perawatan Harian (Sebelum/Sesudah Pengoperasian)
- Periksa sensor suhu, pengukur tekanan dan komponen lainnya untuk pengoperasian normal; memastikan sistem kontrol daya SCR bebas dari pemanasan abnormal (peralatan Newtopp mengadopsi sensor impor berkualitas tinggi dengan masa pakai lebih lama).
- Periksa sekrup dan laras dari sisa material; bersihkan tepat waktu untuk menghindari penggumpalan material yang mempengaruhi kualitas ekstrusi (desain gel sekrup yang tidak kohesif mengurangi frekuensi pembersihan).
- Verifikasi kekencangan perangkat pengambil dan roda pemandu; sesuaikan ketegangan untuk mencegah kerusakan konduktor selama pengoperasian.
4.2 Perawatan Reguler (Setiap 3 Bulan/6 Bulan)
| Siklus Pemeliharaan | Item Perawatan | Persyaratan Operasi | Dukungan Newtop |
| 3 Bulan | Ganti oli pelumas sistem penggerak sekrup | Gunakan oli pelumas bersertifikat ISO untuk memastikan kelancaran pengoperasian | Memberikan rekomendasi jenis oli dan panduan video perawatan |
| 3 Bulan | Kalibrasi tabel kontrol suhu dan detektor diameter | Kalibrasi sesuai dengan parameter standar yang disediakan Newtopp | Tawarkan dukungan teknis online untuk kalibrasi |
| 6 Bulan | Periksa cetakan apakah ada keausan; poles atau ganti jika perlu | Itu die is made of high-hardness alloy, which can be reused after polishing | Menyediakan alat perawatan cetakan dan layanan pasokan suku cadang pengganti |
| 6 Bulan | Periksa kelonggaran struktur rangka terintegrasi | Kencangkan baut sesuai kebutuhan torsi | Itu equipment frame adopts welding technology from Newtopp’s finishing center, with high structural stability |
4.3 Tip Penanganan Kesalahan
- Kontrol Suhu Tidak Normal: Periksa apakah sensor suhu kendor; jika masalah terus berlanjut, hubungi tim teknis Newtopp.
- Konsentrisitas Tidak Memadai: Verifikasi kesejajaran cetakan; lihat manual peralatan atau konsultasikan dengan teknisi Litbang Newtopp untuk metode penyesuaian.
- Penyumbatan Sekrup: Segera hentikan pengumpanan, panaskan tong untuk melelehkan sisa bahan, dan bersihkan.
5. Pertanyaan yang Sering Diajukan (FAQ)
Q1: Jenis konduktor apa yang cocok untuk Jalur Ekstrusi Isolasi Kawat Inti?
A: Peralatan ini kompatibel dengan konduktor tembaga, konduktor aluminium, dan konduktor aluminium berlapis tembaga dengan diameter 0,1 mm-2,0 mm, yang dapat memenuhi kebutuhan pemrosesan isolasi kabel otomotif, kabel energi baru, kabel transmisi data, dan produk lainnya. Newtopp juga dapat memberikan solusi cetakan khusus sesuai dengan spesifikasi konduktor khusus pelanggan, berdasarkan pengalamannya yang kaya dalam penyesuaian peralatan kabel.
Q2: Apakah peralatan mendukung ekstrusi insulasi bergaris? Bagaimana cara beralih antara mode lapisan tunggal dan bergaris?
J: Ya, Jalur Ekstrusi Insulasi Kawat Inti mendukung ekstrusi insulasi striping satu lapis dan satu lapis. Peralihan antar mode hanya memerlukan penggantian die yang sesuai dan menyesuaikan parameter pengumpanan material melalui layar sentuh khusus. Desain peralatan yang berubah warna dengan cepat memastikan waktu peralihan mode dikontrol dalam waktu 30 menit, sehingga mengurangi waktu henti produksi. Desain fungsional ini berasal dari penelitian mendalam Newtopp mengenai kebutuhan produksi kabel multi-tipe.
Q3: Berapa banyak ruang yang dapat dihemat oleh struktur terintegrasi dibandingkan dengan peralatan tradisional?
A: Sistem ekstrusi insulasi kawat inti tradisional memerlukan pengaturan terpisah dari akumulator, penggulung, pengambil, penghitung meteran, dan perangkat tambahan lainnya, dengan panjang keseluruhan sekitar 12-15M. Jalur Ekstrusi Insulasi Kawat Inti Newtopp mengintegrasikan semua fungsi tambahan ke dalam satu struktur, mengurangi panjang keseluruhan lebih dari 5M (panjang sebenarnya adalah 7-10M), yang sangat menghemat ruang pemasangan horizontal pabrik. Optimalisasi struktural ini merupakan salah satu pencapaian teknologi inti pusat Litbang Newtopp untuk peralatan penghemat ruang.
Q4: Berapa masa pakai sekrup di jalur ekstrusi? Bagaimana cara memastikan ketahanannya?
A: Sekrup Garis Ekstrusi Insulasi Kawat Inti terbuat dari baja paduan tahan aus tinggi dan menjalani proses perlakuan panas khusus, dengan masa pakai lebih dari 30.000 jam kerja dalam penggunaan normal. Newtopp memastikan ketahanan sekrup melalui pemilihan bahan baku yang ketat dan pemesinan presisi di pusat finishing. Pada saat yang sama, kami menyediakan pemeriksaan sekrup dan panduan pemeliharaan secara berkala untuk membantu pelanggan memperpanjang masa pakainya.
