1250 Mesin Pengikat Busur Ganda Manufacturer

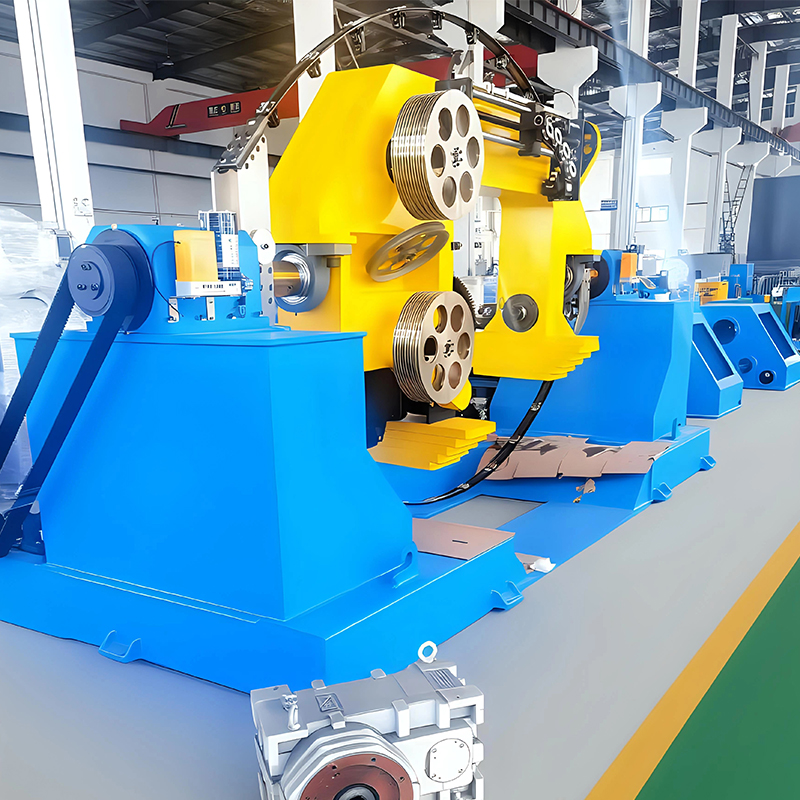

1250 Mesin Pengikat Busur Ganda

Mesin Penghancur Busur Ganda 1250 adalah perangkat industri yang fungsi intinya adalah melilitkan (memutar) beberapa kabel untai tunggal secara efisien dan erat secara spiral sesuai dengan pola tertentu, membentuk unit kabel yang stabil secara struktural dengan kinerja listrik yang ditingkatkan.

■ Desain Busur Ganda: Inti dari mesin ini terletak pada mekanisme "Busur Ganda" yang unik. Kedua mekanisme retraksi dan retraksi berbentuk busur ini bekerja sama untuk memastikan ketegangan yang seimbang dan pergerakan halus dari beberapa helai selama puntiran kecepatan tinggi, mengurangi kerusakan akibat tekanan dan meningkatkan keseragaman stranding.
■ Kemampuan Wire Stranding yang Efisien: Dirancang untuk memproses sejumlah besar kabel tunggal secara bersamaan, ia dapat secara efisien menggabungkan dan mengikat sejumlah besar konduktor, serat optik, atau bahan linier lainnya (hingga batas spesifikasi atasnya).
■ Kontrol Stranding yang Tepat: Melalui transmisi dan kontrol mekanis yang presisi (seperti pengambilan dan pembayaran gaya cradle), pitch putaran (kekencangan putaran) dan arah putaran sangat konsisten dan dapat dikontrol, yang sangat penting untuk memastikan sifat kelistrikan, fleksibilitas, dan stabilitas struktural kabel akhir. Manajemen Keseimbangan Ketegangan: Struktur busur ganda, dikombinasikan dengan sistem penyesuaian tegangan, secara efektif mengatur tegangan dinamis beberapa helai selama puntiran kecepatan tinggi, mencegah setiap helai menjadi terlalu kencang atau kendor, mengurangi risiko patah, dan memastikan kebulatan dan kelurusan helai yang terdampar.
■ Kemampuan Beradaptasi dan Produksi Fleksibel: Desainnya mengakomodasi berbagai diameter kawat, bahan (seperti tembaga, aluminium, paduan, dan serat optik), dan konfigurasi puntiran, sehingga memastikan fleksibilitas produksi.
■ Jaminan Produksi yang Stabil: Struktur mekanis yang kuat dan tata letak yang rasional memastikan operasi produksi berkecepatan tinggi, berkesinambungan, dan stabil, memenuhi permintaan manufaktur kabel skala besar.
■ Meningkatkan Kinerja Kabel: Tujuan utamanya adalah menghasilkan inti kawat terdampar dengan konduktivitas listrik yang sangat baik, kualitas transmisi sinyal, kemampuan anti-interferensi, kekuatan mekanik, dan sifat lentur yang fleksibel. Kabel terdampar ini merupakan komponen penting untuk berbagai jenis kabel dan kabel, seperti kabel listrik, kabel komunikasi, dan kabel data.

1250 Mesin Pengikat Busur Ganda
  • 1250 Mesin Pengikat Busur Ganda
  • 1250 Mesin Pengikat Busur Ganda
  • 1250 Mesin Pengikat Busur Ganda
PRAV: Mesin Stranding Tipe Horizontal/vertikal Back-twist+pair
BERIKUTNYA: Mesin Single Stranding Tipe Kantilever
PARAMETER TEKNIS
HUBUNGI KAMI
PRODUK TERKAIT
TENTANG KAMI
Presisi Topp Baru Jiangsu NewTopp Presisi Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision adalah Perusahaan Teknologi Tinggi Nasional dan telah memperoleh sertifikasi mutu ISO9001 dan sertifikasi sistem manajemen lingkungan ISO14001. Mencakup lahan seluas 50 hektar, perusahaan ini memiliki pusat R&D independen, pusat penyelesaian akhir, dan bilik cat, yang mengintegrasikan R&D, desain, manufaktur, dan penjualan. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan terbaik kepada pelanggan.
As a professional China 1250 Mesin Pengikat Busur Ganda Manufacturer and 1250 Mesin Pengikat Busur Ganda factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
SERTIFIKASI KEHORMATAN
SERTIFIKAT
PEMBARUAN TERBARU
BERITA APA
INDUSTRI PENGETAHUAN

Itu 1250 Mesin Pengikat Busur Ganda adalah peralatan penting dalam industri manufaktur kabel, yang dirancang khusus untuk untaian heliks beberapa kabel tunggal yang efisien, seragam, dan presisi tinggi (seperti konduktor tembaga/aluminium atau unit serat optik). Intinya terletak pada struktur mekanisnya yang unik, yang memastikan ketegangan seimbang dan panjang peletakan yang tepat untuk setiap kawat selama pengoperasian kecepatan tinggi, sehingga menghasilkan inti kabel dengan struktur stabil dan kinerja listrik yang unggul. Sebagai salah satu produk unggulan dari Jiangsu Newtopp Precision Machinery Co., Ltd., Mesin Double Bow Stranding 1250 mewujudkan keahlian teknis dan keahlian manufaktur perusahaan yang mendalam di bidang peralatan kabel kelas atas.


Prinsip Desain Inti dan Ikhtisar Teknis


1. Sistem Pembayaran Busur Ganda
Inilah asal mula nama model dan keunggulan intinya dibandingkan mesin stranding tradisional. Dua dudukan berbentuk busur simetris, melalui kontrol sinkron yang presisi, mencapai kinerja utama berikut:

Stranders Busur Tunggal/Non Busur Tradisional 1250 Mesin Pengikat Busur Ganda
Ketegangan kawat mungkin tidak merata, sehingga mempengaruhi kebulatan kawat yang terdampar. Kompensasi sinkron busur ganda memastikan ketegangan yang sangat konsisten di seluruh kabel, sehingga menghasilkan untaian yang rapat tanpa celah.
Inersia yang tinggi selama pengoperasian kecepatan tinggi dapat menyebabkan getaran dan putusnya kawat. Keseimbangan dinamis yang sangat baik memastikan pengoperasian yang lancar, mengurangi getaran dan tegangan kawat secara signifikan, cocok untuk produksi berkelanjutan berkecepatan tinggi.
Waktu henti yang lama untuk penggantian gelendong atau pemecahan masalah. Desain ergonomis memudahkan pengoperasian dan pemeliharaan, mengurangi waktu henti yang tidak direncanakan, dan meningkatkan efisiensi produksi secara keseluruhan.


2. Stranding yang Efisien dan Kontrol yang Tepat

  • Kapasitas Tinggi: Dirancang untuk mengikat hingga 1250 unit atau lebih (tergantung pada diameter kawat), memenuhi kebutuhan manufaktur inti kabel untuk kabel multi-inti dengan penampang besar.

  • Panjang Pemasangan yang Tepat: Menggunakan transmisi mekanis atau sistem kontrol servo yang canggih, menawarkan panjang pemasangan yang stabil, dapat disesuaikan, dan sangat dapat diulang, sepenuhnya sesuai dengan berbagai standar kabel (misalnya, UL, CE, VDE).

  • Kecepatan Tinggi: Desain busur ganda yang dioptimalkan mengurangi massa putaran, memungkinkan kecepatan mekanis yang lebih tinggi dengan tetap menjaga kualitas, sehingga meningkatkan output.

Sebagai Perusahaan Teknologi Tinggi Nasional, tim Litbang Newtopp telah mengintegrasikan pengalaman bertahun-tahun dengan strander sangkar dan tubular ke dalam desain busur ganda, menggabungkan efisiensi strander berkecepatan tinggi dengan kontrol tegangan yang tepat dari strander sangkar.

Area Aplikasi Utama

Itu 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:

  • Kabel Komunikasi Data: Pasangan puntiran atau inti terdampar untuk Cat5e, Cat6, Cat7, dll.

  • Kabel Listrik: Konduktor terdampar untuk kabel listrik tegangan rendah hingga menengah.

  • Kabel Khusus: Pengikatan presisi untuk kabel robot, rangkaian kabel otomotif, kabel energi baru (fotovoltaik, tumpukan pengisi daya), dan kabel bus industri.

  • Bahan Kawat Lainnya: Terdampar untuk kabel telepon, kabel audio, dan berbagai bahan logam.

Memanfaatkan pengalamannya dalam menyediakan peralatan lini produksi lengkap untuk kabel data, kabel industri, dan kabel robot, Newtopp memastikan bahwa Mesin Double Bow Stranding 1250 bekerja dalam sinergi sempurna dengan peralatan hulu dan hilir (seperti mesin ekstruder dan mesin taping Newtopp), membentuk jalur produksi yang sangat efisien.

Panduan Pemilihan dan Perawatan Peralatan


1. Parameter Kunci untuk Referensi Seleksi

Parameter Deskripsi & Pertimbangan
Kisaran Diameter Kawat yang Berlaku Konfirmasikan kisaran diameter kabel tunggal yang akan dipilin, untuk memastikan kompatibilitas alat berat.
Maks. Jumlah Unit Terdampar Pilih berdasarkan persyaratan jumlah inti maksimum produk Anda (misalnya, tipe 1250).
Kisaran Panjang Lay Pastikan itu mencakup persyaratan panjang lay untuk semua spesifikasi produk Anda.
Maks. Kecepatan Spindel Berdampak langsung pada efisiensi produksi; seimbang dengan kestabilan mesin.
Ukuran Gelendong Pembayaran Cocokkan spesifikasi perkakas dan material yang ada untuk meminimalkan investasi tambahan.
Metode Pengendalian Ketegangan Gesekan mekanis, rem partikel magnetik, atau motor servo; bervariasi dalam presisi dan biaya.


2. Poin Penting untuk Perawatan Rutin

  • Pelumasan Reguler: Lumasi bagian yang bergerak seperti gearbox dan bantalan secara ketat sesuai dengan manual.

  • Pembersihan: Segera bersihkan serpihan logam dan debu di dalam mesin untuk mencegah hilangnya akurasi.

  • Inspeksi Sistem Ketegangan: Kalibrasi dan inspeksi mekanisme kontrol tegangan secara teratur untuk memastikan kinerja yang responsif dan akurat.

  • Pemeriksaan Pengencang Mekanis: Periksa baut-baut yang kendor pada semua titik sambungan, terutama pada komponen yang berputar dengan kecepatan tinggi.

  • Pemeriksaan Sistem Kelistrikan: Periksa status kerja sensor, rem, PLC, dan komponen kelistrikan lainnya.

Jiangsu Newtopp Precision Machinery Co., Ltd. tidak hanya menyediakan Mesin Double Bow Stranding 1250 berkualitas tinggi tetapi juga menawarkan pelatihan operator yang komprehensif, manual perawatan terperinci, dan dukungan suku cadang jangka panjang untuk memastikan peralatan mempertahankan kinerja optimal sepanjang siklus hidupnya.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa perbedaan utama antara Double Bow Strander, Tubular Strander, dan Cage Strander?
A1: Itu core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.

Q2: Bagaimana cara mencegah tegangan torsi internal yang berlebihan atau pegas pada konduktor terdampar?
A2: Inilah inti dari Mesin Penghancur Busur Ganda 1250. Desain busur ganda yang simetris dan sistem sinkronisasi yang presisi memastikan tegangan yang hampir sama untuk semua kabel pada titik konvergensi. Desain Newtopp mengoptimalkan jalur roda pemandu dan sudut pengambilan, meminimalkan tegangan tekuk yang tidak perlu, dan pada dasarnya mencegah akumulasi tegangan internal dan pegas kembali produk yang disebabkan oleh tegangan yang tidak merata atau deformasi yang berlebihan.

Q3: Bagaimana peralatan Anda memastikan kompatibilitas dengan jalur produksi yang ada?
A3: Sebagai pemasok rantai penuh yang mencakup penelitian dan pengembangan, desain, dan manufaktur, Jiangsu Newtopp Precision Machinery Co., Ltd. sangat memahami pentingnya sinergi lini produksi. Kami menawarkan penyesuaian antarmuka yang fleksibel (sinyal listrik, dimensi mekanis, pencocokan kecepatan, dll.), memastikan Mesin Double Bow Stranding 1250 dapat diintegrasikan dengan lancar ke lini produksi pelanggan yang sudah ada atau lini baru yang terdiri dari peralatan Newtopp lainnya (seperti ekstruder, mesin perekam), sehingga memungkinkan produksi yang cerdas dan berkelanjutan.

Q4: Berapa umur komponen utama, dan apakah mudah diganti?
A4: Newtopp bersikeras menggunakan bantalan, roda gigi, dan komponen listrik berkualitas tinggi. Suku cadang mekanis utama diperkuat dan dikerjakan secara presisi untuk masa pakai yang lama. Sementara itu, peralatan ini memiliki desain modular, dengan suku cadang aus dan titik perawatan yang mudah diakses untuk memudahkan penggantian. Basis perusahaan, seperti yang ada di Kunshan, memastikan pasokan suku cadang asli dan dukungan teknis secara cepat.
