Penggunaan: Cocok untuk memutar kabel inti isolasi kabel data seperti Cat-5, Cat-5e, Cat-6 dan HDMI 2.1, dll.
Fitur: Putar ke belakang sebelum memutar pasangan dan kurangi kerusakan kawat selama proses memutar. Mesin memutar balik dan memutar berpasangan bekerja sama.

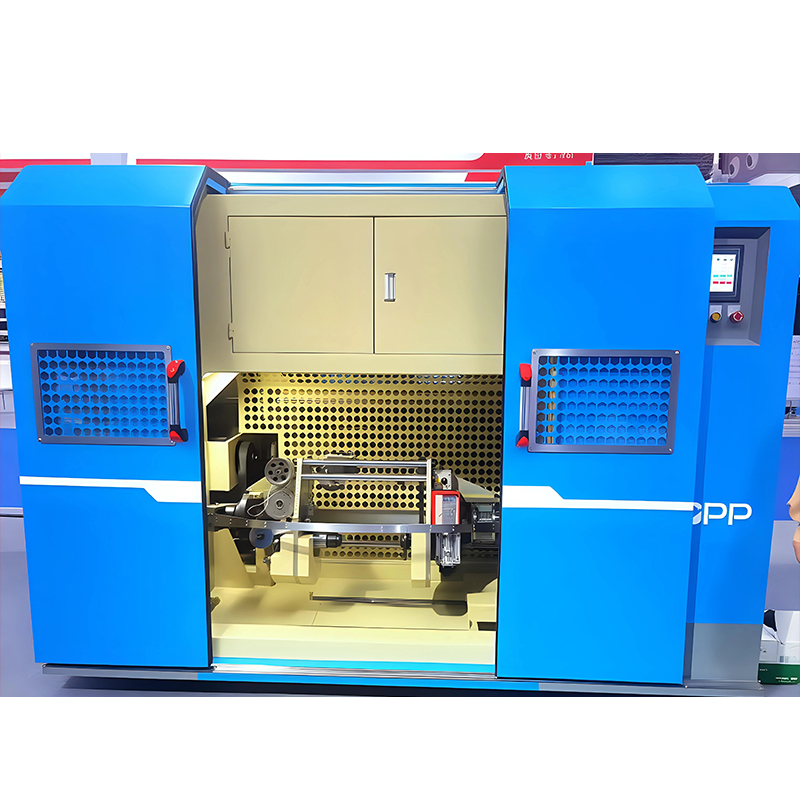

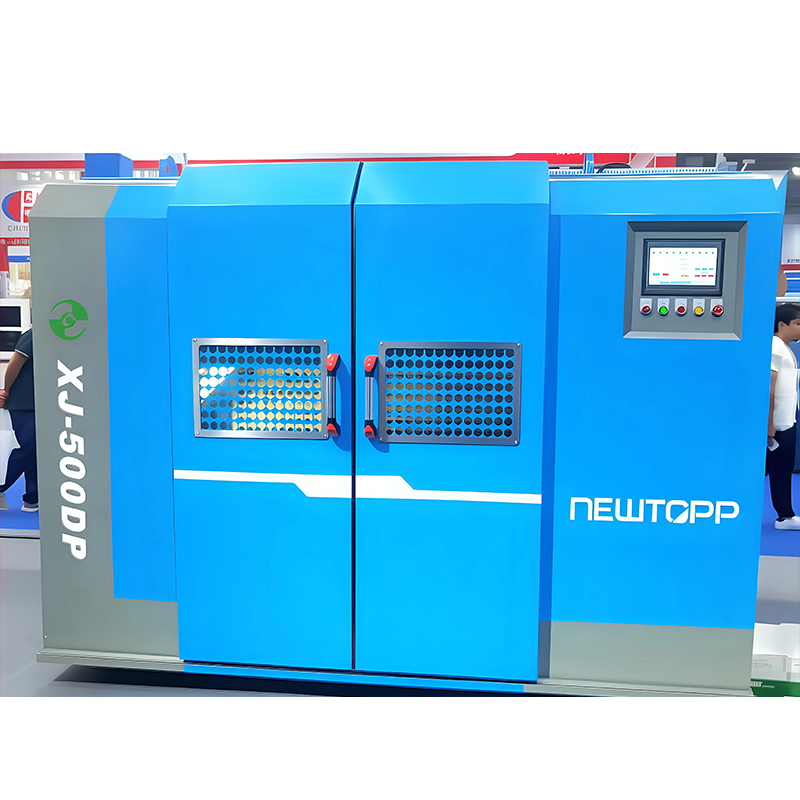

Bagian utama: Φ500 Mesin pelunasan putaran belakang aktif dan Φ500 mesin puntir berpasangan
Itu Mesin Stranding Pasangan Putar Belakang Tipe Horisontal/Vertikal adalah peralatan penting dalam manufaktur kabel data kelas atas. Ini dirancang khusus untuk pasangan kabel inti berinsulasi yang terdampar dari pasangan putaran belakang dan putaran telanjang yang digunakan dalam kabel data presisi seperti Cat-5, Cat-5e, Cat-6, dan HDMI 2.1. Inti dari mesin ini terletak pada mode operasional sinergis "back-twist first, kemudian pair-twist", yang secara efektif mengurangi tegangan dan kerusakan kawat selama proses stranding. Hal ini memastikan stabilitas dan konsistensi kinerja kelistrikan pasangan kabel, membentuk fondasi untuk memproduksi kabel transmisi data berperforma tinggi dan latensi rendah.
Sebagai komponen kunci dalam matriks produk peralatan kabel Jiangsu Newtopp Precision Machinery Co., Ltd., Mesin Penghancur Pasangan Putar Belakang ini menggabungkan lebih dari satu dekade pengalaman penelitian dan pengembangan di bidang manufaktur mesin presisi tinggi, yang mencerminkan upaya konsisten kami dalam filosofi teknik "presisi, efisiensi, dan keandalan".
Analisis Prinsip Teknis Mendalam

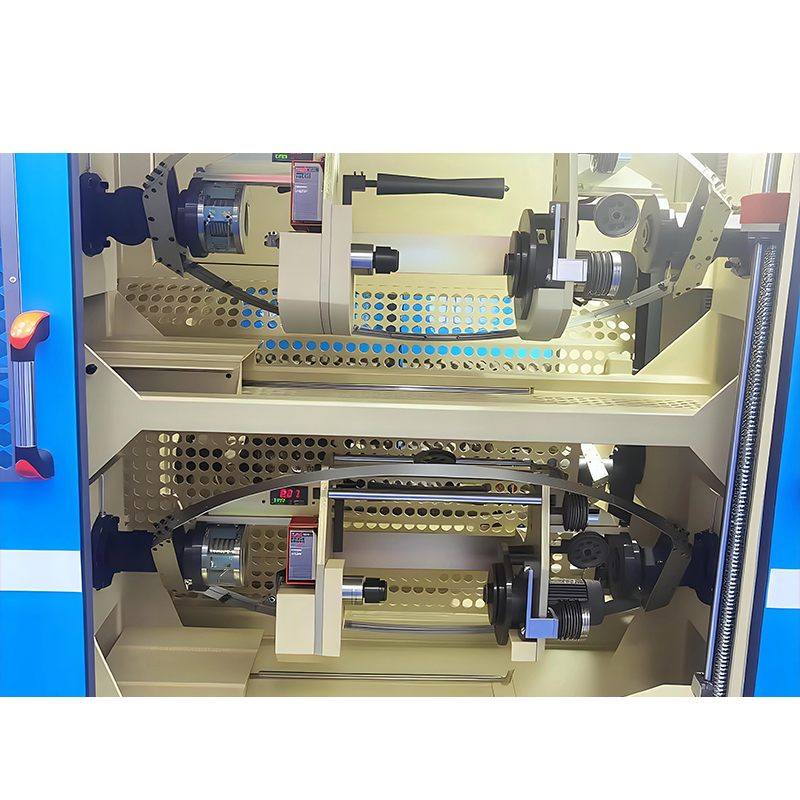

Itu equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Proses ini meminimalkan masalah seperti kerusakan mikro pada lapisan insulasi dan perubahan laju perpanjangan konduktor yang disebabkan oleh akumulasi torsi pada rangkaian pasangan kawat tradisional, sehingga secara signifikan meningkatkan parameter kinerja listrik utama dari pasangan kawat, termasuk Return Loss dan Near-End Crosstalk (NEXT).
Kasus Aplikasi Khas
| Jenis Kabel | Deskripsi Aplikasi | Persyaratan Kinerja untuk Mesin Stranding Back-Twist Pair |
|---|---|---|
| Kucing-6/6A | Gigabit/10-Gigabit Ethernet | Memerlukan presisi dan konsistensi stranding yang sangat tinggi untuk menjamin kinerja transmisi pada frekuensi 250MHz ke atas. Proses back-twist mengurangi cacat, memastikan kepatuhan saluran. |
| HDMI 2.1 | Transmisi Audio-Video Definisi Ultra Tinggi | Mendukung kecepatan tinggi hingga 48Gbps, menuntut simetri pasangan yang ketat dan integritas sinyal. Peralatan ini memastikan pasangan terdampar seragam dan kerusakan rendah. |
| Kabel Data Berkecepatan Tinggi Khusus | Pusat Data, Koneksi Internal Server | Seringkali harus memenuhi persyaratan impedansi dan redaman yang lebih ketat. Stabilitas mesin dan presisi tinggi menjamin produksi batch produk yang berkualitas. |
Memanfaatkan kekuatan R&D dari Perusahaan Teknologi Tinggi Nasional, Newtopp Precision merancang Mesin Back-Twist Pair Stranding untuk sepenuhnya memenuhi persyaratan ketat dari aplikasi kelas atas yang disebutkan di atas untuk pembuatan kawat fundamental.
Pemeliharaan dan Dukungan Teknis
Untuk memastikan Mesin Stranding Back-Twist Pair Tipe Horisontal/Vertikal menjaga akurasi dan stabilitas optimal dalam jangka panjang, Newtopp merekomendasikan untuk mengikuti panduan perawatan berikut:
Inspeksi Harian: Periksa tekanan komponen pneumatik, respons sistem tegangan, kenaikan suhu bantalan utama, dan getaran abnormal.
Perawatan Reguler: Isi ulang gemuk yang ditentukan untuk komponen berputar (misalnya bantalan putar belakang, bantalan busur terdampar) sesuai jadwal, bersihkan sensor fotolistrik, dan periksa serta kencangkan semua sambungan listrik.
Kalibrasi Akurasi: Kalibrasi sudut putaran belakang dan nada stranding secara berkala menggunakan instrumen profesional. Layanan ini dapat disediakan oleh insinyur profesional Newtopp.
Newtopp Precision memastikan kualitas setiap mesin yang dihasilkan melalui Sistem Manajemen Mutu ISO9001. Didukung oleh sistem layanan rantai penuh yang mencakup R&D, manufaktur, dan penjualan, kami memberikan dukungan komprehensif kepada pelanggan mulai dari instalasi dan commissioning, pelatihan operator, hingga bantuan teknis seumur hidup.
Pertanyaan yang Sering Diajukan (FAQ)
Q: Mengapa langkah "back-twist" diperlukan dalam pembuatan pasangan kabel data?
J: Memutar balik digunakan untuk menghilangkan tegangan rotasi yang terakumulasi dalam kawat inti berinsulasi selama proses pembayaran. Tanpa memutar balik, untaian berpasangan langsung akan menyebabkan tekanan ini menyebabkan deformasi mikro pada struktur internal kabel, yang sangat berdampak pada stabilitas impedansi karakteristik dan indikator crosstalk selama transmisi sinyal frekuensi tinggi. Hal ini menyulitkan kabel untuk lulus pengujian standar tinggi seperti Cat-6/HDMI 2.1.
T: Apa kelebihan khusus Mesin Pengikat Pasangan Putar Belakang Newtopp dibandingkan mesin kembar berpasangan biasa?
J: Itu core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
T: Apa faktor utama yang perlu dipertimbangkan ketika memilih antara tipe Horizontal dan Vertikal?
J: Itu primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
T: Dapatkah peralatan mengakomodasi produksi kabel inti dengan spesifikasi berbeda (misalnya diameter, panjang pemasangan)?
J: Ya. Mesin Back-Twist Pair Stranding Newtopp dirancang untuk keserbagunaan yang baik. Produksi dapat dengan cepat dialihkan di antara spesifikasi pasangan kawat yang berbeda dengan mengubah spool pembayaran, menyesuaikan tensioner, dan memodifikasi parameter stranding (seperti kecepatan, pitch, dll.) pada layar sentuh. Kami menyediakan manual pengoperasian terperinci dan panduan pengaturan parameter.
T: Sebagai produsen peralatan, bagaimana Newtopp memastikan pengoperasian alat berat yang stabil dalam jangka panjang?
J: Pertama, komponen inti seperti spindel utama, bantalan, dan sistem servo bersumber dari merek terkenal internasional. Kedua, kami memiliki pusat R&D dan pusat finishing independen, yang memungkinkan pemesinan presisi internal pada bagian-bagian struktural utama untuk memastikan kualitas dasar. Terakhir, kami memberikan dukungan purna jual yang komprehensif, termasuk diagnostik jarak jauh, pasokan suku cadang, dan tindak lanjut rutin, untuk memastikan lini produksi pelanggan kami beroperasi secara berkelanjutan dan efisien. Sistem Manajemen Lingkungan ISO14001 kami juga berkomitmen untuk mempraktikkan tanggung jawab lingkungan dalam pembuatan dan layanan peralatan.
