Mesin Stranding Tipe Planet

Planetary Stranding/Pair Twisting Machine adalah mesin pengkabelan inti yang dirancang khusus untuk pembuatan kabel berperforma tinggi dan presisi kompleks. Ini sangat cocok untuk kabel khusus yang memerlukan standar sangat tinggi untuk kinerja listrik, kekuatan mekanik, fleksibilitas, dan konsistensi.

■ Prinsip Gerakan Terkoordinasi yang Presisi: Memanfaatkan arsitektur gerakan planet yang unik, beberapa inti (konduktor atau elemen) berputar dan bergerak secara tepat dan serempak di sekitar poros pusat. Desain ini pada dasarnya meniru gerakan orbit benda langit, memastikan simetri geometris dan stabilitas struktural yang sangat tinggi selama proses terdampar.
■ Kontrol Tegangan Internal yang Dioptimalkan: Selama proses stranding berkecepatan tinggi, mekanisme ini secara efektif mengelola dan meminimalkan torsi sisa di dalam inti (secara signifikan mengurangi efek puntiran). Hal ini penting untuk menjaga sifat fisik asli inti, mencegah deformasi selanjutnya, dan meningkatkan fleksibilitas kabel secara keseluruhan serta masa pakai jangka panjang.
■ Proses yang Terpadu dan Efisien: Langkah-langkah perlindungan/pengelupasan yang kritis dan terbungkus ganda diselesaikan secara efisien dalam satu proses yang berkesinambungan. Desain terintegrasi ini tidak hanya meningkatkan efisiensi produksi secara signifikan namun juga menghilangkan potensi fluktuasi kualitas yang disebabkan oleh pergantian proses, memastikan keseragaman, kepadatan, dan integrasi yang erat antara lapisan pelindung atau lapisan pelindung dengan untaian yang terdampar.
■ Memenuhi Standar Aplikasi yang Ketat: Kemampuan desain dan kontrol prosesnya menjadikannya pilihan ideal untuk memproduksi kabel mutakhir seperti yang sesuai dengan spesifikasi transmisi data berkecepatan tinggi USB 3.1, kabel perangkat medis multi-inti (membutuhkan biokompatibilitas dan keandalan tinggi), kabel rantai tarik yang harus dilenturkan terus menerus (ketahanan lelah tinggi), kabel arus tinggi untuk stasiun pengisian energi baru (keamanan dan daya tahan listrik yang tinggi), dan kabel untuk komponen interkoneksi berkecepatan tinggi seperti QSFP. Aplikasi ini selalu menuntut isolasi listrik yang hampir sempurna, integritas sinyal, ketangguhan mekanis, dan kemampuan beradaptasi terhadap lingkungan.
■ Beradaptasi dengan Struktur Kabel yang Kompleks: Struktur planet menunjukkan kemampuan beradaptasi dan pemrosesan yang sangat baik untuk konfigurasi kabel yang kompleks, termasuk jumlah inti yang tinggi, konduktor berbentuk khusus, dan struktur pelindung komposit (seperti jalinan aluminium foil terbungkus ganda), memastikan pengendalian proses dan konsistensi produk bahkan dalam struktur yang kompleks.

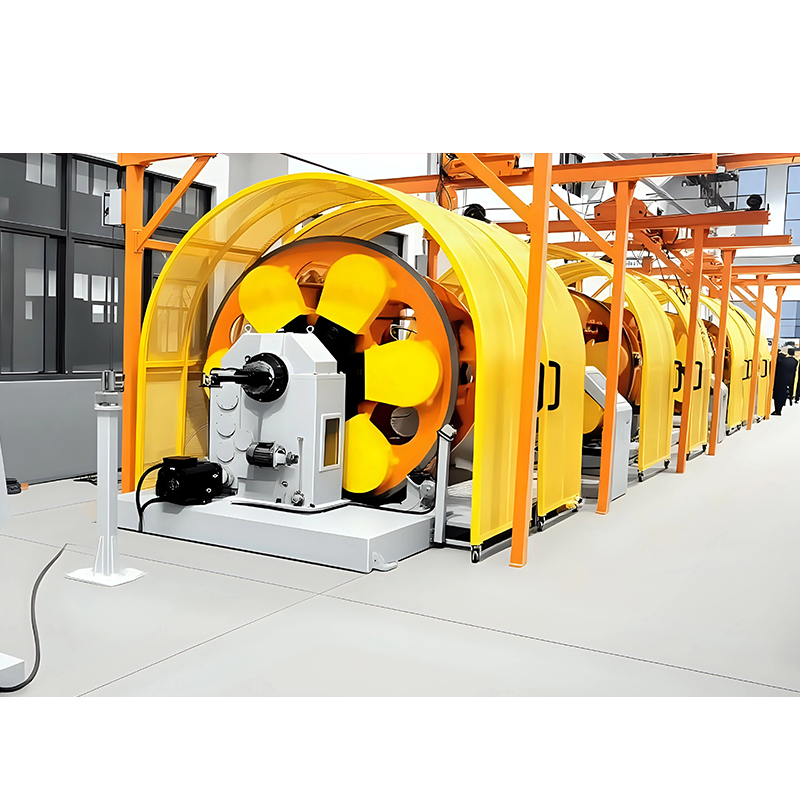

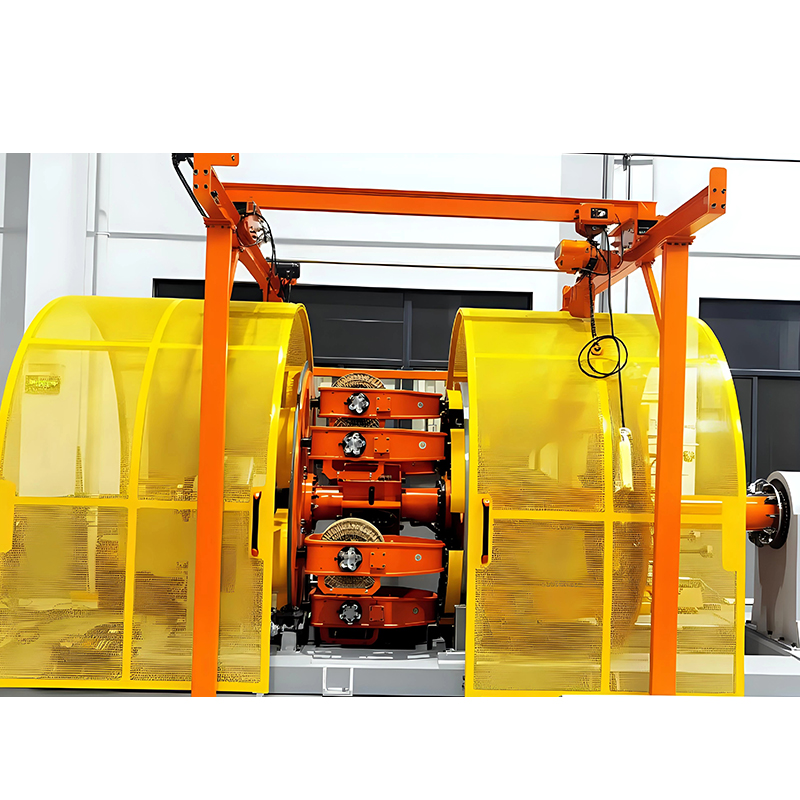

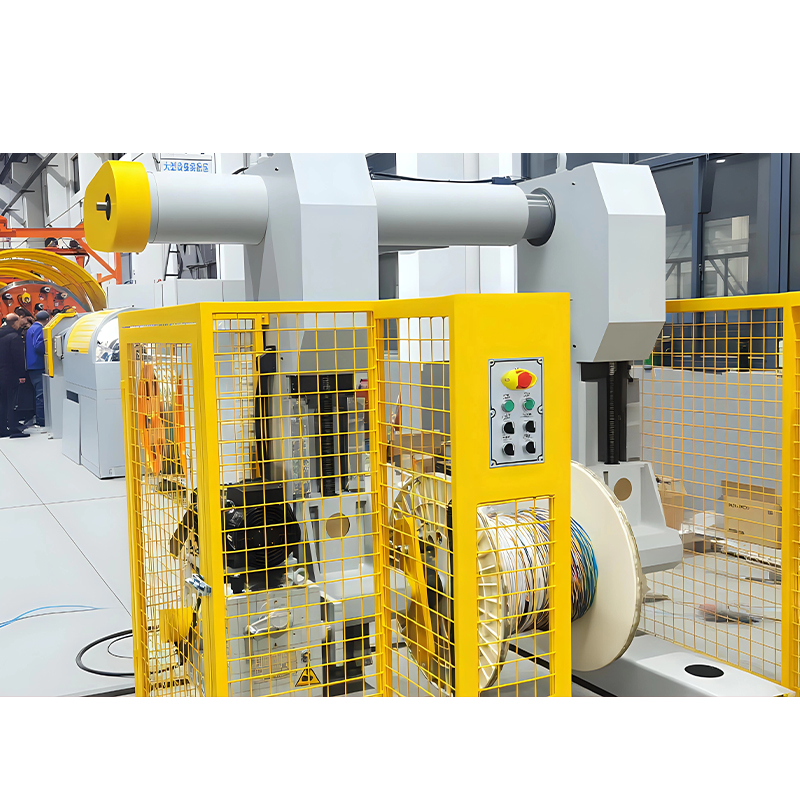

Mesin Stranding Tipe Planet
  • Mesin Stranding Tipe Planet
  • Mesin Stranding Tipe Planet
  • Mesin Stranding Tipe Planet
  • Mesin Stranding Tipe Planet
PRAV: Mesin Single Stranding Tipe Kantilever
BERIKUTNYA: Tidak ada artikel berikutnya
PARAMETER TEKNIS
HUBUNGI KAMI
PRODUK TERKAIT
TENTANG KAMI
Presisi Topp Baru Jiangsu NewTopp Presisi Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision adalah Perusahaan Teknologi Tinggi Nasional dan telah memperoleh sertifikasi mutu ISO9001 dan sertifikasi sistem manajemen lingkungan ISO14001. Mencakup lahan seluas 50 hektar, perusahaan ini memiliki pusat R&D independen, pusat penyelesaian akhir, dan bilik cat, yang mengintegrasikan R&D, desain, manufaktur, dan penjualan. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan terbaik kepada pelanggan.
As a professional China Mesin Stranding Tipe Planet Manufacturer and Mesin Stranding Tipe Planet factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
SERTIFIKASI KEHORMATAN
SERTIFIKAT
PEMBARUAN TERBARU
BERITA APA
INDUSTRI PENGETAHUAN

Itu Mesin Pemutar Planetary Stranding/Pair berfungsi sebagai peralatan inti untuk pembuatan kabel presisi kompleks dan berkinerja tinggi. Ini dirancang khusus untuk produksi kabel khusus yang menuntut standar sangat tinggi untuk kinerja listrik, kekuatan mekanik, fleksibilitas, dan konsistensi. Peralatan ini beroperasi berdasarkan prinsip gerakan terkoordinasi secara presisi, memungkinkan beberapa inti berputar dan bergerak secara tepat dan sinkron di sekitar poros pusat, meniru gerakan orbital langit untuk memastikan simetri geometris dan stabilitas struktural yang optimal selama proses terdampar. Mesin Planetary Stranding secara efektif mengontrol tegangan sisa internal di dalam inti selama proses stranding berkecepatan tinggi, menjaga sifat fisik asli kawat, dan menyelesaikan stranding bersama dengan pelindung/pembungkus pelindung dua lapis melalui proses berkelanjutan yang terintegrasi, secara signifikan meningkatkan efisiensi produksi dan keseragaman produk.

Prinsip Teknis Inti

Arsitektur Gerakan Planet: Memanfaatkan sistem transmisi roda gigi planetary yang unik, memungkinkan beberapa unit pembayaran melakukan revolusi gabungan di sekitar sumbu pengambilan pusat bersama dengan rotasinya sendiri, sehingga mencapai kontrol panjang peletakan dan keseimbangan tegangan yang tepat.

Mekanisme Optimalisasi Stres: Menggunakan teknologi kompensasi torsi terbalik untuk secara aktif melawan tekanan torsi selama stranding, meminimalkan kecenderungan pegas kembali untuk memastikan stabilitas dimensi dan keandalan layanan jangka panjang dari kabel yang sudah jadi.

Modul Proses Terintegrasi: Menggabungkan proses stranding, pembungkus pelindung (jalinan foil), dan proses perekaman ke dalam satu aliran kontinu, menghilangkan fluktuasi kualitas yang disebabkan oleh transisi proses dan memastikan adhesi yang erat dan kepadatan seragam dari lapisan pelindung ke inti kabel.

Area Aplikasi Khas

Kabel Transmisi Data Berkecepatan Tinggi: Menghasilkan kabel data yang sesuai dengan USB 3.1, Thunderbolt, QSFP, dan standar interkoneksi kecepatan tinggi lainnya, memastikan integritas sinyal dan crosstalk rendah.

Kabel Perangkat Medis Khusus: Memproduksi kabel multi-inti untuk peralatan diagnostik medis, memenuhi persyaratan biokompatibilitas sekaligus menjamin keandalan tinggi dalam lingkungan medis yang kompleks.

Kabel Aplikasi Dinamis: Dirancang khusus untuk sistem pembawa kabel dan kabel sambungan robotik, menawarkan ketahanan lelah lentur dan toleransi tekanan mekanis yang sangat baik.

Kabel Arus Tinggi Energi Baru: Menghasilkan kabel arus tinggi untuk stasiun pengisian kendaraan listrik dan sistem penyimpanan energi, memenuhi persyaratan keselamatan dan ketahanan listrik di lingkungan bersuhu tinggi.

Kabel Struktur Komposit Khusus: Menangani struktur kompleks seperti jumlah inti yang tinggi, konduktor berbentuk khusus, dan pelindung komposit (jalinan foil dua lapis), memastikan pengendalian proses dan konsistensi produk.

Perbandingan Jenis Peralatan

Jenis Peralatan Prinsip Kerja Struktur Kabel yang Cocok Jumlah Inti Maks Kecepatan Terdampar Karakteristik Aplikasi
Penghancur Planet Kandang Penggerak roda gigi planet, rotasi keseluruhan Kabel daya, Kabel kontrol 7-61 inti Kecepatan Sedang-Tinggi Struktur kokoh, cocok untuk stranding dengan penampang besar
Strander berbentuk tabung Rotasi tabung, imbalan stasioner Kabel komunikasi, Kabel data 1-30 inti Kecepatan Tinggi Jejak kompak, pergantian pengukur mudah
Strander Berkecepatan Tinggi Prinsip putaran tunggal, rotasi busur Kabel elektronik, kabel otomotif 1-7 inti Kecepatan Ultra Tinggi Efisiensi produksi tinggi, cocok untuk kabel halus
Twister Pasangan Putar Belakang Pelacakan balik aktif dan sinkron Kabel berpasangan berkecepatan tinggi, pasangan diferensial 2 inti Kecepatan Tinggi Pembalikan putaran lengkap, kinerja transmisi sinyal yang sangat baik


Panduan Perawatan Profesional


Poin Perawatan Rutin:

  1. Periksa level dan kontaminasi oli gearbox planet secara teratur; pengujian sampel direkomendasikan setiap 500 jam operasi.

  2. Kalibrasi sistem kontrol tegangan harus dilakukan setiap bulan, untuk memastikan kesalahan tegangan di seluruh unit pembayaran <±5%.

  3. Pembersihan mingguan dan pemeriksaan keausan berkas gandum dan katrol pemandu untuk mencegah goresan pada permukaan kawat.


Manajemen Siklus Hidup Komponen Penting:

  • Set Perlengkapan Planet: Inspeksi profesional direkomendasikan setiap 15.000 jam pengoperasian.

  • Bantalan Spindel: Periksa izin setiap 10.000 jam; penggantian yang direncanakan pada 24.000 jam.

  • Drive Servo: Pengujian kinerja komprehensif dan peningkatan firmware setiap 5 tahun.


Tindakan Retensi Presisi:

  • Verifikasi triwulanan terhadap akurasi panjang ikan terdampar menggunakan alat ukur laser.

  • Koreksi keseimbangan dinamis setengah tahunan untuk seluruh alat berat guna mengurangi getaran selama pengoperasian kecepatan tinggi.

  • Perbaikan tahunan untuk memeriksa jarak bebas pemasangan dan kesejajaran semua bagian yang bergerak.


Pertanyaan Teknis yang Sering Diajukan

Q1: Apa perbedaan utama antara Mesin Planetary Stranding dan peralatan stranding tradisional?
J: Itu Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

Q2: Bagaimana cara memilih jenis peralatan stranding yang sesuai?
J: Itu selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

Q3: Bagaimana kapasitas produksi peralatan dievaluasi?
J: Kapasitas sebenarnya bergantung pada faktor-faktor seperti jumlah inti, panjang lapisan terdampar, dan diameter kawat. Misalnya, dengan Mesin Planetary Stranding Newtopp Precision NP-500 yang memproduksi kabel 7-inti 18AWG, kecepatan maksimumnya dapat mencapai 60 m/mnt, dengan kapasitas teoretis 24 jam sekitar 86.400 meter.

Q4: Apa kemampuan peningkatan dan perluasan peralatan?
J: Mesin Planetary Stranding Modern memiliki desain modular, memungkinkan perluasan fungsional dengan menambahkan unit pembayaran, mengintegrasikan modul inspeksi inline, atau meningkatkan sistem kontrol. Peralatan Newtopp Precision mendukung peningkatan dari konfigurasi dasar ke jalur produksi cerdas yang sepenuhnya otomatis.
