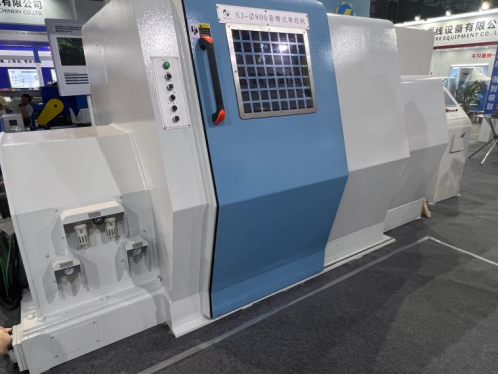

Apa Itu Mesin Planetary Stranding?

A mesin terdampar planet adalah peralatan manufaktur kawat dan kabel yang sangat terspesialisasi yang memelintir beberapa helai kawat menjadi satu di sekitar inti atau sumbu pusat sambil mempertahankan kelurusan dan ketegangan absolut setiap helai melalui gerakan planet yang unik. Tidak seperti pengembara dalam tandan tradisional atau kandang kaku, a mesin terdampar planet memastikan bahwa setiap kumparan kawat berputar pada porosnya sendiri saat mengorbit poros tengah mesin, sepenuhnya menghilangkan puntiran atau puntiran balik yang tidak diinginkan pada masing-masing filamen. Menurut data industri dari International Wire & Machinery Association (IWMA), teknologi planetary stranding telah menjadi sangat diperlukan dalam produksi kabel listrik tegangan tinggi, kabel bawah laut, dan jalur transmisi data yang canggih, di mana ketepatan panjang kabel dan integritas mekanis dari konduktor terdampar sangat penting untuk kinerja akhir kelistrikan dan keselamatan operasional.

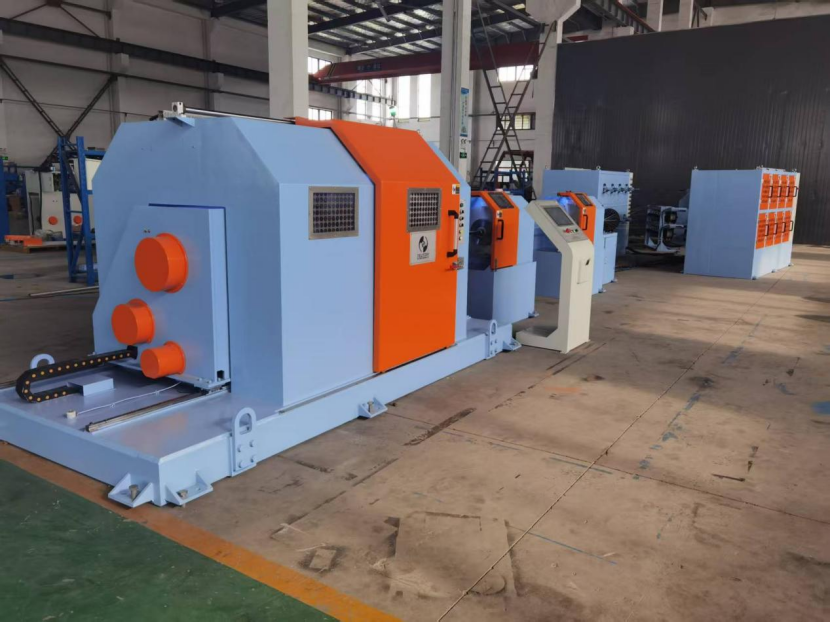

Apa Itu Mesin Planetary Stranding dan Bagaimana Cara Pengoperasiannya?

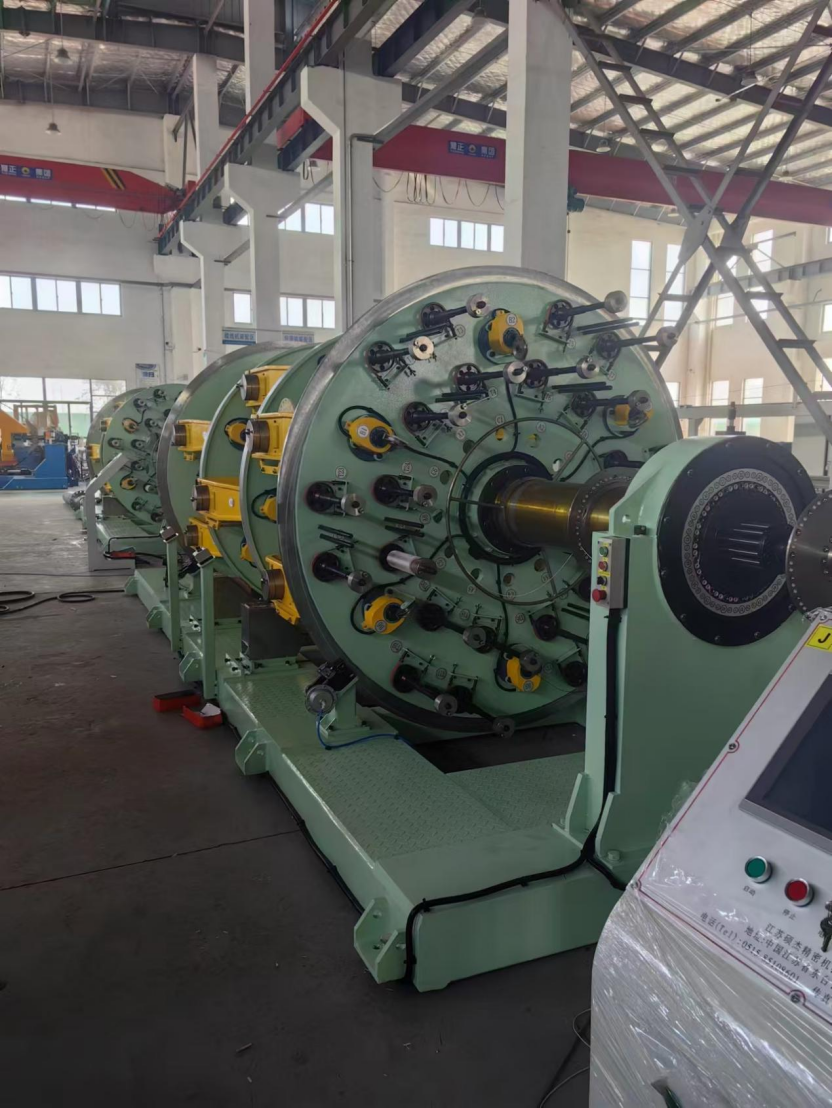

Mesin planetary stranding adalah sistem rotasi multi-gelendong di mana setiap kumparan pembayaran dipasang pada dudukan berputar yang digerakkan secara individual dalam rangka utama berputar yang lebih besar, sehingga masing-masing kabel dapat dipelintir bersama tanpa tekanan puntir atau deformasi yang tidak terkendali. Prinsip dasar a mesin terdampar planet dapat diumpamakan dengan gerak Bumi mengelilingi Matahari: sama seperti Bumi berputar pada porosnya ketika mengorbit Matahari, setiap gelendong kawat dalam mesin berputar pada pusatnya sendiri untuk melunasi kawat, sekaligus dibawa dalam lintasan melingkar di sekitar titik pusat berkumpulnya konduktor yang terdampar. Mekanisme rotasi ganda ini sangat penting karena menetralkan putaran balik yang akan terakumulasi di setiap kawat jika ditarik dari gelendong stasioner sambil dipilin mengelilingi inti. Dalam lay-up standar, pelat lay 1/2 inci (12,7 mm) dengan 18 kumparan dapat memproses hingga 37 helai kawat individu dalam sekali lintasan, dengan kecepatan putaran rotor utama mencapai hingga 100 hingga 300 putaran per menit tergantung pada ukuran mesin dan pengukur kawat. Seluruh operasi dikendalikan oleh motor servo tersinkronisasi dan pengontrol logika yang dapat diprogram (PLC) yang memastikan panjang lay—jarak aksial yang diperlukan untuk satu putaran penuh untaian di sekeliling inti—dipertahankan dalam toleransi kurang dari ±1% . Wire Association International melaporkan bahwa tingkat presisi ini diperlukan untuk multi-layer concentric stranding yang digunakan pada kabel listrik tegangan menengah dan tinggi, dimana bahkan ketidakkonsistenan kecil pada panjang kabel dapat menciptakan titik tegangan listrik lokal yang menyebabkan pelepasan sebagian dan kegagalan insulasi dini.

Keuntungan Penting Planetary Stranding Dibandingkan Metode Konvensional

Keuntungan yang menentukan dari mesin planetary stranding adalah kemampuannya untuk menghasilkan konduktor pilin yang sepenuhnya bebas torsi, yang menjaga sifat perpanjangan dan kekuatan putus masing-masing kabel sekaligus mencapai keseragaman geometri yang unggul. Dalam sangkar kaku konvensional atau untaian tubular, kumparan dipasang di dalam rangka berputar dan kawat ditarik melewati flensa, menghasilkan putaran 360 derajat ke setiap kawat untuk setiap putaran penuh sangkar di sekitar inti. Puntiran ini mengubah bentuk kawat secara permanen, mengurangi kekuatan tariknya dan membuatnya rentan terhadap sangkar burung—suatu kondisi di mana untaian luar kabel jadi terpisah dari inti karena pembengkokan atau tegangan. Sebaliknya, gerak planet a mesin terdampar planet menghilangkan lilitan, menghasilkan untaian yang terletak lurus sempurna di dalam struktur kabel. Hal ini memungkinkan konduktor terdampar untuk mencapai faktor pengisian—rasio total luas penampang kabel terhadap luas penampang konduktor—hingga 93% hingga 95% , yang memaksimalkan konduktivitas listrik untuk diameter tertentu. Untuk konduktor tembaga atau aluminium dalam transmisi daya, peningkatan kepadatan ini berarti berkurangnya hambatan saluran dan penurunan kerugian I²R. Selain itu, permukaan konduktor beruntai planet yang halus dan padat meminimalkan celah dan tonjolan udara yang dapat menyebabkan lucutan korona pada kabel tegangan tinggi yang beroperasi di atas 110 kV. Dengan mengurangi kebutuhan akan perekaman dan penyaringan yang ekstensif, produsen dapat menghemat biaya material secara signifikan dalam proses produksi yang besar.

Dimana Mesin Planetary Stranding Digunakan di Industri Modern?

Mesin planetary stranding terutama digunakan dalam produksi konduktor berperforma tinggi yang persyaratan mekanis dan kelistrikannya sangat ketat sehingga bahkan distorsi kawat dalam jumlah kecil atau ketidakteraturan panjang kabel tidak dapat diterima. Area aplikasi utama adalah sebagai berikut:

• Kabel listrik tegangan tinggi dan tegangan ekstra tinggi: Konduktor yang terpadatkan sempurna dan bebas torsi dihasilkan oleh a mesin terdampar planet sangat penting untuk kabel berinsulasi XLPE dengan tegangan mulai dari 66 kV hingga 500 kV. Menurut Brosur Teknis CIGRE 720, permukaan luar halus dari konduktor segmental terdampar planet (konduktor Milliken) meminimalkan risiko pohon listrik pada antarmuka isolasi konduktor, yang merupakan penyebab utama kegagalan kabel jangka panjang pada jaringan transmisi bawah tanah.
• Kabel listrik bawah laut dan bawah laut: Kabel-kabel ini mengalami pembengkokan dan tegangan dinamis terus menerus selama operasi peletakan. Kekuatan tarik tinggi dan fleksibilitas yang dipertahankan oleh kabel tembaga atau aluminium bebas torsi sangat penting untuk mencegah kerusakan konduktor. Kegagalan tunggal pada kabel bawah laut dapat mengakibatkan biaya perbaikan melebihi beberapa juta dolar, sebagaimana dicatat oleh analis industri dari CRU Group.
• Kabel kontrol dan transmisi data khusus: Pada lengan robot, kabel ruang angkasa, dan kabel audio kelas atas, kebisingan mikrofonik atau pantulan sinyal apa pun yang disebabkan oleh geometri konduktor tidak beraturan tidak dapat diterima. Konsentrisitas dan kehalusan permukaan yang luar biasa dihasilkan oleh a mesin terdampar planet memberikan karakteristik listrik stabil yang diperlukan untuk impedansi dan integritas sinyal yang konsisten.
• Produksi kabel baja dan tali kawat: Untuk tali penguat ban dan tali pengangkat berkekuatan tinggi, masing-masing filamen baja harus dipilin tanpa tegangan puntir sisa untuk mencegah terlepas saat dipotong. Planetary strander digunakan untuk memproduksi tali multi-untai dengan panjang peletakan yang sangat presisi dan rotasi nol di bawah beban.

Membandingkan Planetary Stranders dengan Rigid Cage dan Strander berbentuk tabungs

Ketika produsen kabel mengevaluasi peralatan stranding untuk lini produksi baru, pilihan antara planetary strander, rigid cage strander, dan tubular strander melibatkan trade-off antara kualitas produk, kecepatan produksi, dan investasi modal. Tabel di bawah ini memberikan perbandingan langsung performa utama dan parameter aplikasi yang membedakan ketiga jenis mesin ini.

Seperti yang diilustrasikan dalam tabel, mesin terdampar planet bukan yang tercepat atau termurah, namun menghasilkan konduktor dengan kualitas terbaik. Untuk kabel yang akan dipasang di bawah tanah atau di bawah air selama 40 tahun dan tidak dapat diganti tanpa proyek teknik sipil besar-besaran, biaya tambahan di muka akibat terdamparnya planet dapat diabaikan dibandingkan dengan biaya seumur hidup akibat satu kesalahan isolasi.

Spesifikasi Teknis Utama dan Pertimbangan Operasional

Cakupan kinerja mesin planetary stranding ditentukan oleh kapasitas gelendong, jumlah rotor, kecepatan putar maksimum, dan ketepatan sistem kendali lay-length-nya. Strander planet berukuran sedang yang dirancang untuk produksi konduktor kabel listrik akan memiliki karakteristik sebagai berikut:

• Diameter gelendong: Kumparan pembayaran berdiameter flensa berkisar antara 400 mm hingga 630 mm, dengan kapasitas kawat hingga 500 kilogram tembaga atau aluminium per gelendong. Untuk konduktor yang terdampar besar, sebuah saluran dapat menggabungkan enam atau dua belas rotor, masing-masing membawa beberapa kumparan.
• Kisaran diameter kawat: Mesin dapat memproses kabel individual dari sekitar 0,5 mm hingga 5,0 mm diameternya, dengan kisaran spesifik tergantung pada pemandu roller dan pengaturan tensioner.
• Kontrol panjang berbaring: Berbasis servo modern mesin terdampar planets mencapai panjang lay mulai dari 30 mm hingga lebih dari 500 mm, dapat disesuaikan melalui layar sentuh HMI. Panjang lay disinkronkan secara elektronik dengan penggulung pengambil untuk mempertahankan rasio konstan meskipun rel pengambil terisi dan diameter efektif berubah.
• Pra-memutar dan pasca pembentukan: Untuk konduktor yang dipadatkan, mesin tersebut dapat dilengkapi dengan kepala pra-puntir yang memberikan sedikit deformasi plastis pada kawat yang masuk, dan cetakan atau rol pasca pembentukan yang menekan konduktor pilin hingga bentuk akhir melingkar atau segmental. Menurut makalah teknis yang dipresentasikan pada konferensi tahunan IWMA, penerapan kekuatan pasca pembentukan 2 hingga 4 kilonewton dapat meningkatkan faktor pengisian sebanyak 3% tambahan.

Pertanyaan Yang Sering Diajukan Tentang Mesin Planetary Stranding

Apa perbedaan antara terdamparnya planet dan terdamparnya banyak?

Bunch stranding memelintir semua kabel menjadi satu dalam satu busur atau sangkar yang berputar tanpa mengontrol posisi masing-masing untaian, yang menghasilkan peletakan acak dan distorsi kawat yang cukup besar. SEBUAH mesin terdampar planet , di sisi lain, secara tepat mengontrol posisi, tegangan, dan torsi setiap kawat, menghasilkan susunan konsentris yang sangat teratur tanpa putaran internal. Bunch stranding digunakan untuk konduktor fleksibel berbiaya rendah, sedangkan planetary stranding digunakan untuk kabel listrik dan data dengan keandalan tinggi.

Bisakah mesin planetary stranding menghasilkan konduktor yang dipadatkan?

Ya, dan ini sering kali merupakan metode yang disukai. Karena kabel telah disusun dalam geometri konsentris sempurna dengan torsi nol, kabel tersebut dipadatkan secara lebih seragam di bawah tekanan cetakan atau roller berbentuk. SEBUAH mesin terdampar planet dilengkapi dengan kepala pemadatan dapat mengurangi diameter konduktor sebesar 8% hingga 12% sambil mempertahankan permukaan yang halus dan bebas celah, yang secara signifikan mengurangi jumlah bahan insulasi dan pelindung yang diperlukan pada langkah ekstrusi berikutnya.

Bahan apa saja yang dapat diproses pada mesin planetary stranding?

Mesin ini dirancang untuk menangani kabel besi dan non-besi, termasuk tembaga anil, tembaga tarik keras, aluminium, paduan aluminium, kawat baja galvanis, dan baja tahan karat. Pilihan material bergantung pada aplikasi penggunaan akhir: tembaga dan aluminium untuk konduktivitas listrik, dan baja untuk kekuatan mekanik pada konduktor overhead (ACSR) dan tali kawat. Persyaratan kritisnya adalah kawat harus memiliki diameter dan sifat elongasi yang konsisten untuk menjaga tegangan seragam di seluruh kumparan.

Bagaimana Anda mempertahankan tegangan yang tepat pada mesin terdampar planet?

Setiap dudukan gelendong dilengkapi dengan rem gesekan mekanis yang dapat disetel atau tensioner elektromagnetik aktif. Ketegangan diatur ke nilai yang biasanya antara 1 dan 10 Newton , tergantung pada diameter kawat dan kekuatan luluh. Jika tegangan terlalu rendah, kabel akan kendor dan stabilitas geometri konduktor akan buruk; jika terlalu tinggi, kabelnya bisa turun atau bahkan putus. Kalibrasi sistem tegangan secara teratur dengan pengukur tegangan genggam sangat penting untuk menjaga kualitas produk, karena tegangan yang tidak merata antar kumparan merupakan penyebab utama ketidakteraturan panjang peletakan.

Karena permintaan akan transmisi daya dan komunikasi data yang andal dan berkapasitas tinggi terus meningkat, maka mesin terdampar planet tetap menjadi landasan manufaktur kabel tingkat lanjut. Kemampuannya untuk menghasilkan konduktor yang sempurna secara geometris dan bebas torsi tidak dapat ditandingi dengan metode stranding yang lebih cepat namun kurang presisi. Dengan berinvestasi pada teknologi planet, produsen kawat dan kabel memastikan bahwa konduktor penting yang menghubungkan jaringan listrik, pembangkit listrik tenaga angin lepas pantai, dan jaringan komunikasi kita akan bekerja dengan aman dan efisien selama beberapa dekade dalam kondisi yang paling menuntut.
