Memilih yang benar mesin kawat terdampar menentukan kualitas, fleksibilitas, dan kapasitas hantar arus dari setiap konduktor terdampar yang diproduksi di fasilitas Anda. SEBUAH mesin kawat terdampar memilin masing-masing kabel logam menjadi satu bundel yang seragam, dan memilih jenis mesin yang optimal—apakah double twist bundler, planetary strander, atau rigid cage strander—secara langsung berdampak pada kecepatan produksi, tingkat scrap, dan biaya operasional jangka panjang. Panduan ini memberikan gambaran berbasis bukti tentang cara kerja mesin ini, membandingkan tipe utama dengan data kinerja, dan menjawab pertanyaan paling mendesak yang dihadapi produsen kabel dan insinyur listrik.

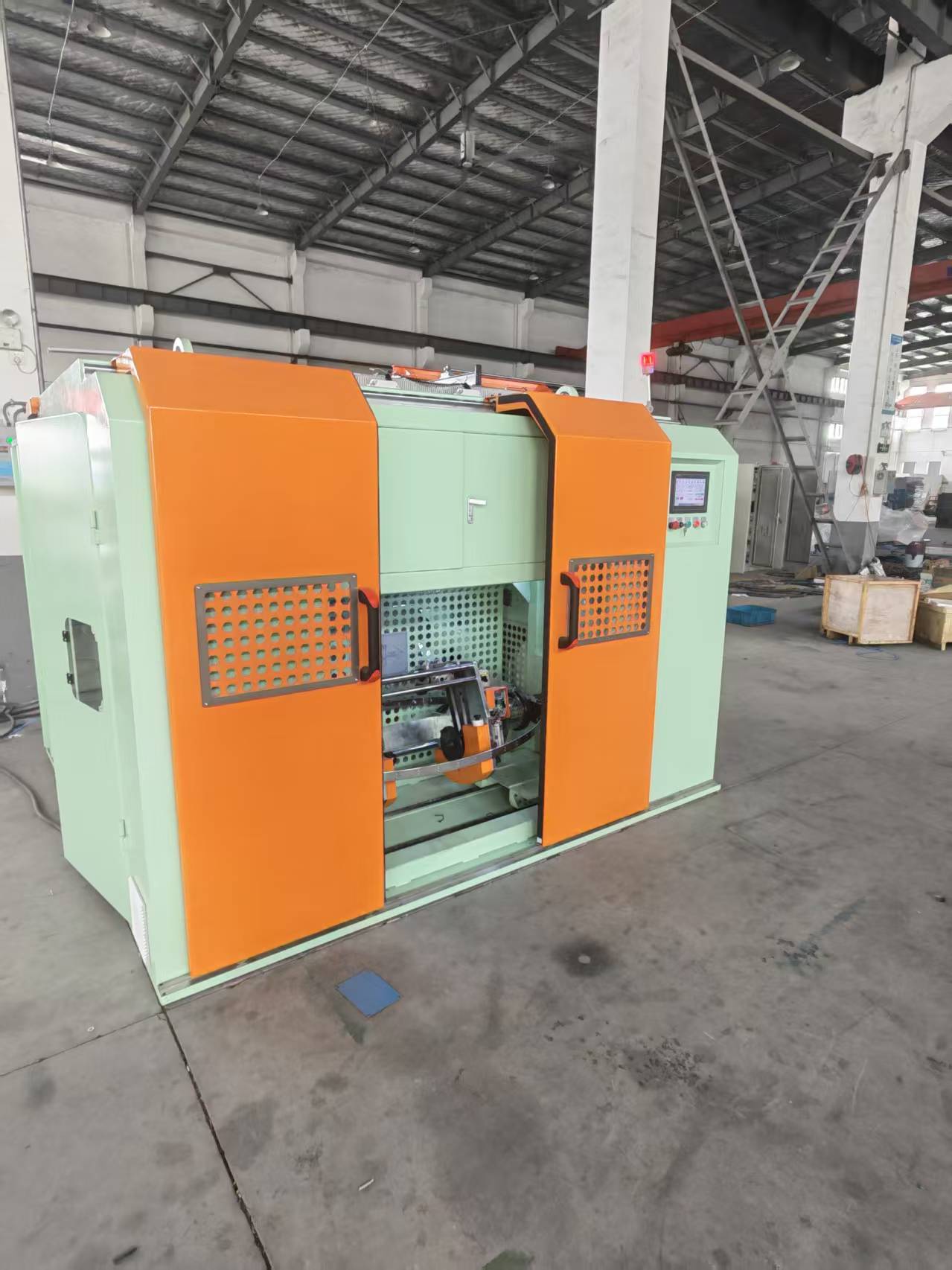

Apa Itu Mesin Wire Stranding?
Mesin wire stranding adalah peralatan inti yang menyatukan beberapa kabel tunggal menjadi konduktor terdampar kohesif dengan sifat mekanik dan listrik yang unggul. Berbeda dengan konduktor padat, konduktor pilin menawarkan fleksibilitas dan ketahanan yang jauh lebih tinggi terhadap kegagalan kelelahan, itulah sebabnya standar internasional seperti IEC 60228 mengklasifikasikan konduktor berdasarkan kelas untaiannya. Mesin ini mengumpankan masing-masing kabel dari gulungan pembayaran, menyelaraskannya melalui pelat awam atau kerucut hidung, dan menerapkan putaran terkontrol untuk membentuk lapisan helai yang dililitkan secara heliks di sekitar inti pusat.
Modern mesin kawat terdampars menangani penampang konduktor dari 0,05 mm² (untuk kabel medis ultra-halus) hingga lebih dari 1000 mm² (untuk saluran transmisi listrik). Menurut data yang diterbitkan oleh CRU Group pada tahun 2025, pasar global untuk konduktor tembaga dan aluminium terdampar tumbuh sebesar 3,2% per tahun, didorong oleh kendaraan listrik dan perluasan energi terbarukan. Pertumbuhan ini mendorong produsen untuk mengadopsi produk dengan lebih cepat dan tepat mesin kawat terdampars mampu mempertahankan toleransi panjang lay dalam ±1% pada kecepatan jalur melebihi 200 meter per menit.

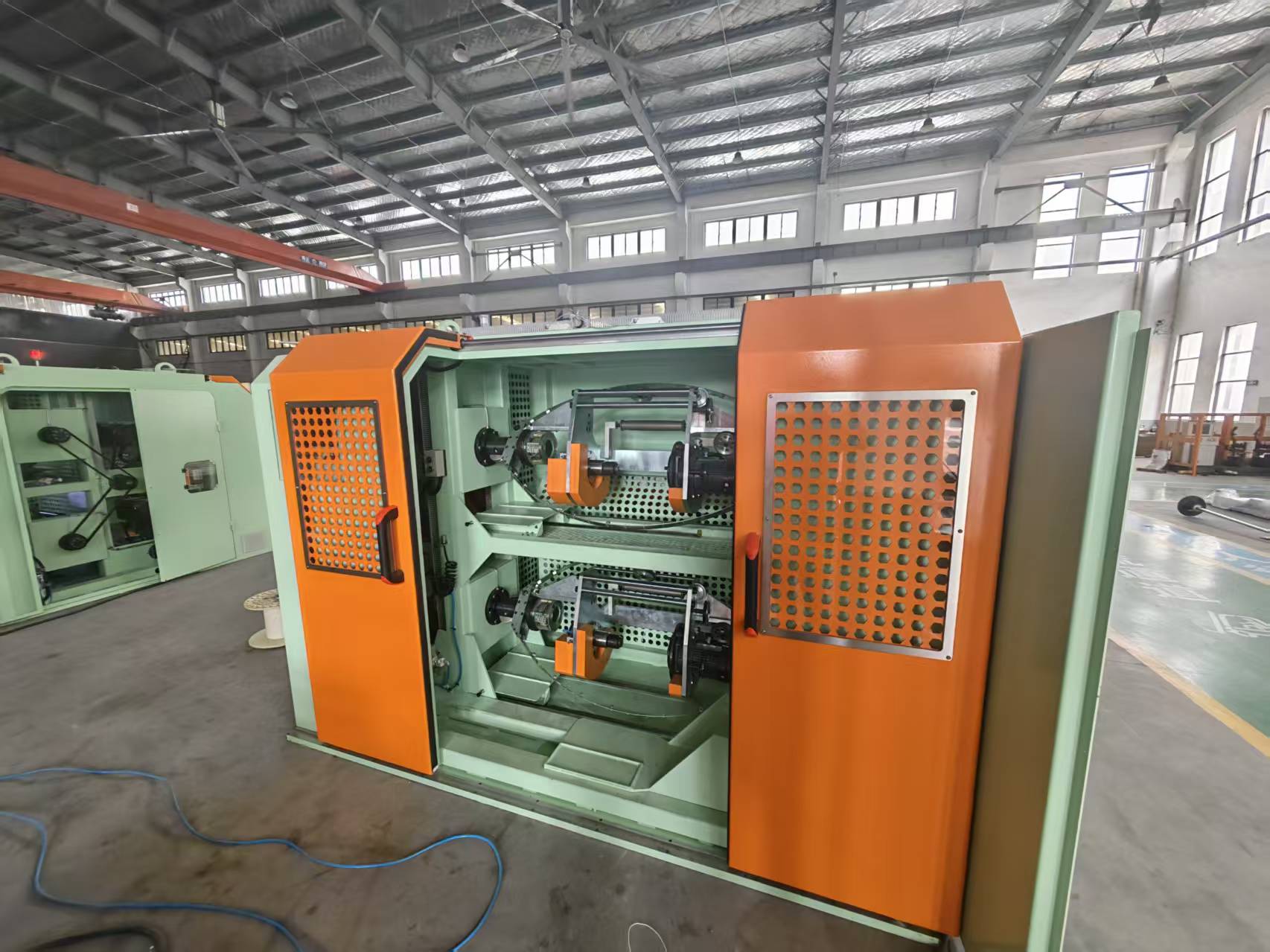

Cara Kerja Mesin Wire Stranding
Prinsip pengoperasian dasar mesin wire stranding melibatkan perputaran sekumpulan elemen pembawa kawat di sekitar sumbu longitudinal sambil menarik untaian yang telah dirakit melalui cetakan penutup dengan kecepatan yang dikontrol secara tepat. Rasio antara kecepatan rotasi (putaran per menit) dan kecepatan pengambilan linier menentukan panjang lay, yaitu jarak yang diperlukan satu untai untuk menyelesaikan heliks 360 derajat di sekeliling inti. Panjang peletakan yang lebih pendek menghasilkan konduktor yang lebih fleksibel namun resistansinya sedikit lebih tinggi, sedangkan panjang peletakan yang lebih panjang memaksimalkan konduktivitas dan kekuatan tarik.
Tergantung pada desainnya mesin kawat terdampar , gerakan memutar dapat dilakukan dengan busur berputar (dalam mesin puntir ganda), sangkar berputar (dalam strander kaku), atau kumparan yang berputar secara individual (dalam strander planetary). Semua jenis memiliki persyaratan yang sama: masing-masing kabel harus tetap berada di bawah tegangan balik yang terkendali untuk mencegah kekusutan dan memastikan geometri untaian yang konsisten. Seluruh proses dipantau oleh pengontrol logika terprogram (PLC) yang menyesuaikan kecepatan dan tegangan motor secara real time. Data industri menunjukkan bahwa kontrol tegangan digital dapat mengurangi kerusakan akibat putusnya kawat hingga 45% dibandingkan dengan sistem mekanis murni.

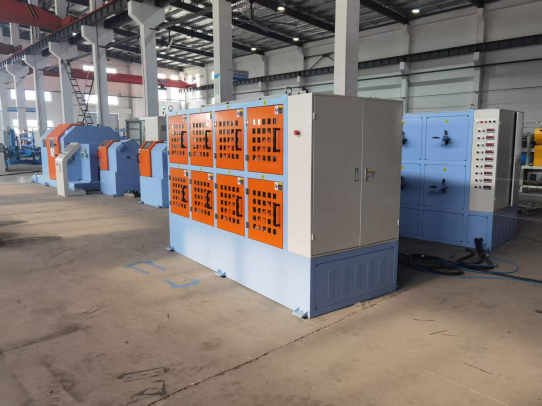

Jenis Utama Mesin Wire Stranding: Perbandingan Mendetail
Tidak ada desain mesin wire stranding yang cocok untuk semua skenario produksi; setiap jenis mesin menargetkan rentang ukuran konduktor tertentu, volume produksi, dan persyaratan presisi panjang peletakan. Tabel di bawah ini mengontraskan lima konfigurasi yang banyak digunakan, sehingga memungkinkan evaluasi langsung berdasarkan data.
| Tipe Mesin | Metode Memutar | Rentang Konduktor (mm²) | Kecepatan Jalur Maks (m/mnt) | Presisi Panjang Lay Khas | Aplikasi Utama |
|---|---|---|---|---|---|
| Buncher Putar Ganda | Busur berputar, dua putaran per putaran | 0,05 – 16 | Hingga 300 | ±2% | Kawat otomotif, kabel fleksibel |
| Penghancur Planet | Rotasi gelendong individual, tidak ada putaran pada sumbu kawat | 10 – 630 | Hingga 80 | ±0,5% | Kabel listrik, konduktor yang dipadatkan |
| Strander Kandang Kaku | Sangkar tetap berputar sebagai satu kesatuan | 16 – 1200 | Hingga 60 | ±1% | Saluran transmisi overhead |
| Strander Putar Tunggal | Satu putaran per putaran pengambilan | 0,5 – 50 | Hingga 150 | ±1,5% | Kabel kontrol, tegangan menengah |
| Strander berbentuk tabung | Kabel melewati tabung yang berputar | 0,2 – 95 | Hingga 200 | ±1% | Kabel instrumentasi, kawat berpelindung |

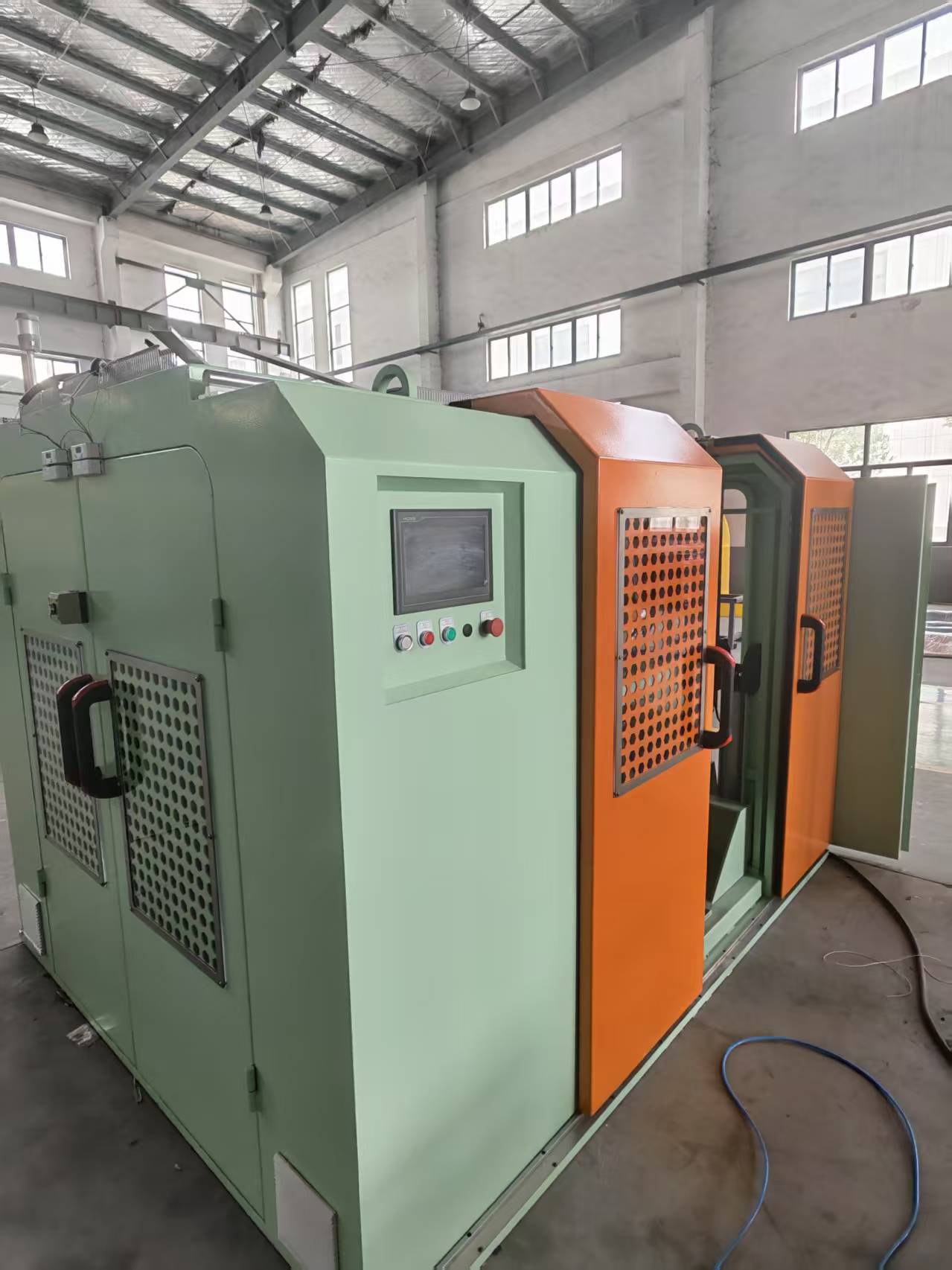

Double twist bundler mendominasi produksi konduktor beruntai halus berkecepatan tinggi, sedangkan planetary strander tidak dapat digantikan untuk konduktor unilay dan kompak yang tidak memerlukan puntiran pada masing-masing kabel. Pemilihan a mesin kawat terdampar juga harus mempertimbangkan jumlah kumparan: planetary strander 630 mm biasanya menampung 6, 12, 18, atau 24 kumparan, yang secara langsung menentukan jumlah maksimum untaian dalam satu lapisan.
Faktor Kunci dalam Memilih Mesin Wire Stranding
Mesin wire stranding optimal Anda ditentukan oleh lima variabel terukur: penampang konduktor, panjang peletakan yang diinginkan, volume produksi, jenis material, dan kebutuhan untuk wire stranding yang konsentris atau berkelompok. Evaluasi sistematis yang mengikuti urutan di bawah ini akan membantu Anda menghindari kesalahan spesifikasi berlebih atau kekurangan kapasitas yang merugikan.
- Tentukan spesifikasi konduktor. Identifikasi ukuran konduktor akhir (mm² atau AWG), jumlah masing-masing kabel, dan diameter untai. Misalnya, konduktor fleksibel Kelas 5 menurut IEC 60228 memerlukan jumlah dan diameter untai tertentu yang menentukan jumlah minimum kumparan pada konduktor tersebut. mesin kawat terdampar .
- Tentukan panjang dan arah peletakan yang diperlukan. Planetary strander dapat mempertahankan panjang lay sependek 8 kali diameter konduktor tanpa merusak kabel, sedangkan double twist bundler bekerja paling baik dengan rasio lay 10:1 hingga 20:1. Arah lay (S atau Z) diatur secara elektronik pada mesin modern.
- Hitung target output dalam kilogram per jam. Untuk tandan lilitan ganda yang menghasilkan kawat pilin berukuran 1,5 mm² dengan kecepatan 250 m/menit, outputnya dapat mencapai sekitar 45 kg/jam. Gunakan angka ini untuk memastikan mesin kawat terdampar dapat memenuhi kapasitas buku pesanan Anda.
- Menilai kompatibilitas material. Konduktor tembaga, aluminium, dan kaleng masing-masing memerlukan bahan busur atau roller khusus untuk mencegah kerusakan permukaan. Aluminium yang terdampar, misalnya, mendapat manfaat dari pemandu berlapis keramik untuk mengurangi akumulasi debu oksida.
- Evaluasi otomatisasi dan waktu pergantian. Mesin dengan pemuatan gelendong otomatis dan pengukuran panjang penempatan laser dapat mengurangi waktu pergantian dari 45 menit menjadi kurang dari 10 menit, yang merupakan keuntungan penting untuk produksi jangka pendek.
Kecepatan Produksi dan Perbandingan Output
Hasil produksi mesin wire stranding pada dasarnya dibatasi oleh kecepatan mekanis komponen yang berputar dan kapasitas pengambilan. Tabel di bawah ini memberikan data keluaran realistis untuk tiga konfigurasi umum, berdasarkan spesifikasi pabrikan sebenarnya untuk konduktor tembaga terdampar 1,5 mm².
| Tipe Mesin | Kecepatan Jalur (m/mnt) | Keluaran (kg/jam) | Konsumsi Energi (kW) | Tingkat Memo (%) |
|---|---|---|---|---|
| Buncher Putar Ganda | 280 | 48.5 | 15 | 0.8 |
| Penghancur Planet (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Strander Kandang Kaku | 55 | 18.2 | 30 | 0.5 |
Tandan twist ganda mencapai hampir dua kali lipat output dari planetary strander untuk penampang yang sama, namun desain planetary mengurangi tingkat scrap lebih dari 60%. Pertukaran antara kecepatan dan presisi adalah inti dari setiap hal mesin kawat terdampar keputusan pembelian.
Aplikasi di Berbagai Industri Utama
Sektor penggunaan akhir menentukan kelas stranding dan oleh karena itu diperlukan teknologi mesin wire stranding tertentu. Sektor-sektor berikut bergantung pada konduktor terdampar yang diproduksi oleh mesin ini:
- Tali pengaman otomotif – Tandan twist ganda menghasilkan konduktor terdampar berdinding tipis dan sangat fleksibel yang diperlukan untuk perkabelan kompartemen mesin, di mana ketahanan terhadap getaran adalah hal yang terpenting.
- Transmisi dan distribusi tenaga listrik – Sangkar kaku dan strander planet memproduksi konduktor konsentris yang dipadatkan untuk kabel tegangan menengah dan tinggi hingga 500 kV, memastikan distribusi arus yang seragam.
- Sistem energi terbarukan – Kabel pembangkit listrik tenaga surya dan turbin angin memerlukan konduktor tembaga berlapis timah yang diproduksi pada tandan berkecepatan tinggi untuk menahan korosi dan siklus termal.
- Kereta api dan angkutan massal – Kabel rolling stock memerlukan konduktor yang sangat fleksibel (Kelas 6 per IEC 60228) yang sering dibuat pada mesin planetary untuk mencapai jumlah untaian yang sangat halus.
- Peralatan medis dan robotika – Penghancuran ultra-halus di bawah 0,05 mm² menggunakan penghantar berbentuk tabung atau lilitan tunggal khusus untuk menghindari putusnya kabel tembaga halus atau kabel paduan tembaga.
Analisis Biaya dan Pengembalian Investasi
Mesin wire stranding mewakili investasi modal yang signifikan, namun analisis total biaya kepemilikan yang terperinci sering kali mengungkapkan bahwa mesin dengan harga lebih tinggi dengan kontrol presisi akan menghasilkan keuntungan dalam waktu tiga tahun melalui pengurangan sisa dan pergantian yang lebih cepat. Tabel di bawah ini membandingkan struktur biaya lima tahun untuk double twist bundler versus planetary strander, dengan asumsi operasi shift tunggal menghasilkan 200 ton stranded copper setiap tahunnya.
| Kategori Biaya | Buncher Putar Ganda | Penghancur Planet (12 bobbin) |
|---|---|---|
| Biaya Peralatan Awal (USD) | $85.000 | $210.000 |
| Biaya Energi Tahunan (senilai $0,12/kWh) | $2.160 | $3.170 |
| Rata-rata Kerugian Scrap per Tahun | $4.600 | $1.800 |
| Biaya Pemeliharaan Khas / Tahun | $3.200 | $4.800 |
| Total Biaya Operasional 5 Tahun | $135.800 | $258.650 |
Bagi produsen yang mengkhususkan diri pada konduktor berdinding tipis otomotif, double twist bundler memberikan biaya per kilogram terendah. Untuk utilitas yang memerlukan konduktor konsentris yang dipadatkan, planetary mesin kawat terdampar tetap menjadi satu-satunya pilihan yang layak secara teknis meskipun biaya di mukanya lebih tinggi.
Praktik Terbaik Perawatan untuk Umur Alat Berat yang Panjang
Perawatan preventif pada mesin wire stranding dipusatkan pada tiga elemen: inspeksi bantalan busur atau sangkar, kalibrasi sensor tegangan, dan pemantauan keausan pemandu kawat. Bahkan penyimpangan kecil pada komponen ini dapat menyebabkan kesalahan panjang peletakan dan kerusakan konduktor. Rutinitas pemeliharaan terstruktur memberikan hasil yang terukur; survei tahun 2022 terhadap 47 pabrik kabel oleh Wire Association International menemukan bahwa fasilitas dengan pemeliharaan preventif mingguan melaporkan 27% lebih sedikit kejadian downtime yang tidak direncanakan dibandingkan dengan fasilitas yang melakukan pemeriksaan bulanan.
- Periksa bantalan busur dan sikat karbon setiap 200 jam pengoperasian. Pada double twist bundle, bantalan busur yang aus menyebabkan getaran yang berdampak langsung pada konsistensi panjang peletakan. Ganti bantalan yang menunjukkan gerak radial melebihi 0,02 mm.
- Kalibrasi lengan penari dan sensor tegangan setiap bulan. Penyimpangan tegangan lebih dari 5% antara masing-masing kabel menghasilkan untaian yang tidak rata dan dapat menimbulkan titik resistansi tinggi pada konduktor akhir.
- Ganti pemandu kawat keramik atau baja yang dikeraskan jika muncul tanda pertama alur. Kedalaman alur yang lebih besar dari 0,1 mm dapat mengikis permukaan kawat dan memasukkan partikel oksida ke dalam untaian, sehingga mengurangi konduktivitas.
- Lumasi roda gigi dan mekanisme traversing sesuai dengan jadwal OEM. Gunakan kadar gemuk yang ditentukan; pelumas yang tidak cocok dapat menyebabkan gearbox menjadi terlalu panas hanya dalam 500 jam pengoperasian terus-menerus.
- Verifikasi panjang berbaring menggunakan sistem pengukuran laser setiap minggu. Penyimpangan berkala pada panjang lay sering kali menunjukkan penggulung yang tergelincir atau kopling encoder yang aus, yang dapat diperbaiki sebelum menghasilkan produk di luar spesifikasi.
Otomasi dan Industri 4.0 pada Mesin Wire Stranding
Mesin wire stranding terbaru mengintegrasikan pemantauan panjang peletakan secara real-time, algoritma pemeliharaan prediktif, dan sistem penggantian gelendong otomatis untuk mendorong efektivitas peralatan secara keseluruhan (OEE) di atas 85%. Sensor getaran pada bantalan haluan dan motor menyalurkan data ke pengontrol pusat yang memprediksi kegagalan bantalan hingga 60 jam sebelumnya, sehingga memungkinkan penggantian terjadwal alih-alih mematikan darurat. Pemuatan gelendong otomatis mengurangi intervensi operator dari 12 pergantian manual per shift menjadi nol, sehingga secara virtual menghilangkan penyebab paling umum putusnya untaian yang terkait dengan pemasangan.
Dari sudut pandang kualitas, susunan mikrometer laser secara terus menerus mengukur diameter konduktor terdampar dan membandingkannya dengan nilai target. Jika diameter menyimpang lebih dari 0,02 mm, PLC menyesuaikan kecepatan penggulung atau tegangan gelendong untuk memperbaiki kesalahan. Menurut makalah teknis tahun 2024 yang dipresentasikan pada Simposium Kawat & Kabel Internasional, kontrol loop tertutup ini mengurangi variasi diameter sebesar 68% dibandingkan dengan mesin loop terbuka konvensional. Ketika standar konektivitas seperti OPC UA menjadi universal, setiap orang mesin kawat terdampar kini dapat berkomunikasi langsung dengan sistem eksekusi manufaktur pabrik, sehingga memberikan ketertelusuran hingga ke tingkat gulungan individu.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara clustering dan concentric stranding?
Bunching, dilakukan dengan putaran ganda mesin kawat terdampar , memutar semua kabel menjadi satu dalam arah yang sama tanpa struktur lapisan geometris yang ditentukan. Pengikatan konsentris, biasanya dilakukan pada untaian planet atau kaku, menyusun kabel dalam lapisan heliks yang tepat di sekitar inti pusat. Konduktor konsentris memiliki permukaan yang lebih halus dan distribusi arus yang lebih seragam, sedangkan konduktor berkelompok lebih fleksibel dan lebih cepat diproduksi.
Bagaimana panjang peletakan mempengaruhi kinerja konduktor?
Panjang lay mempunyai hubungan terbalik langsung dengan fleksibilitas dan hubungan langsung dengan konduktivitas. Panjang jalur yang pendek (misalnya 8–12 kali diameter luar) meningkatkan fleksibilitas tetapi sedikit meningkatkan hambatan listrik karena jalur arus menjadi lebih panjang. dalam sebuah mesin kawat terdampar , panjang peletakan diatur oleh rasio kecepatan pengambilan terhadap RPM rotator, dan harus tetap dalam toleransi yang ditentukan oleh standar seperti ASTM B8 untuk konduktor tembaga beruntai konsentris.
Bisakah satu mesin memisahkan tembaga dan aluminium?
Ya, paling modern mesin kawat terdampars dapat memproses tembaga dan aluminium, tetapi pemandu kawat, selongsong penggulung, dan pengaturan tegangan harus disesuaikan. Kekuatan tarik aluminium yang lebih rendah dan kecenderungan menghasilkan debu oksida memerlukan pengurangan tegangan balik (biasanya 10–15% lebih rendah dibandingkan tembaga) dan penggunaan permukaan kontak keramik atau baja tahan karat yang dipoles untuk mencegah luka.
Apa saja tanda-tanda mesin yang terdampar perlu diganti bearing?
Peningkatan getaran yang terasa pada rangka mesin, perubahan kebisingan berirama selama pengoperasian, dan penyimpangan pada panjang peletakan di luar ±2% tanpa perintah PLC yang sesuai, semuanya mengindikasikan potensi keausan bantalan. Pada putaran ganda mesin kawat terdampar , bantalan busur harus diganti ketika kecepatan getaran melebihi 4,5 mm/s RMS, sebagaimana diukur pada rumah bantalan.
Melakukan Investasi yang Tepat pada Mesin Wire Stranding
Memilih a mesin kawat terdampar pada dasarnya adalah keputusan tentang menyeimbangkan kecepatan dengan presisi geometris, dan biaya modal dengan kehilangan sisa. Untuk produksi konduktor fleksibel dalam jumlah besar di bawah 10 mm², double twist bundler menawarkan output per dolar yang tak tertandingi. Untuk kabel daya dan konduktor konsentris yang dipadatkan, rangkaian sangkar planet atau kaku tidak hanya lebih disukai namun secara teknis diperlukan untuk memenuhi standar internasional. Dengan menyelaraskan persyaratan produksi dengan data dan perbandingan yang disajikan di sini, Anda dapat menentukan a mesin kawat terdampar yang akan memberikan kualitas yang konsisten dan laba atas investasi yang kuat hingga dekade berikutnya.
